110KV 138KV HDG galvanisierte Electric Power-Posten für Hochspannungsleitung

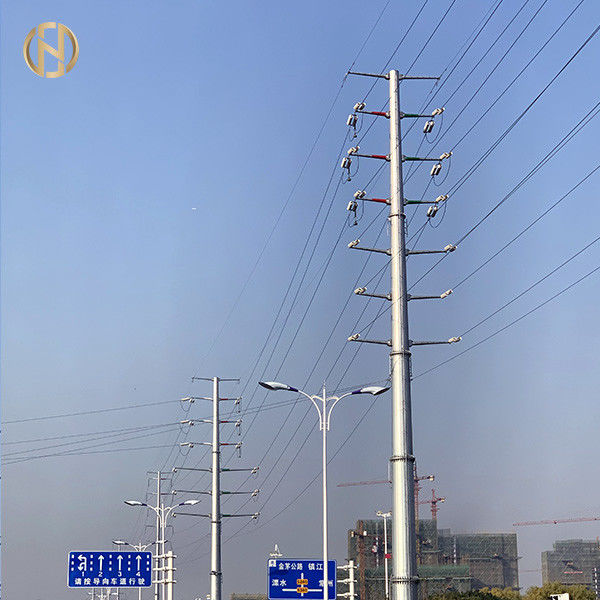

                             110KV 138KV HDG galvanisierter Stahlpol des elektrischen Stroms für Stromübertragungsleitung



Produktbeschreibung

---

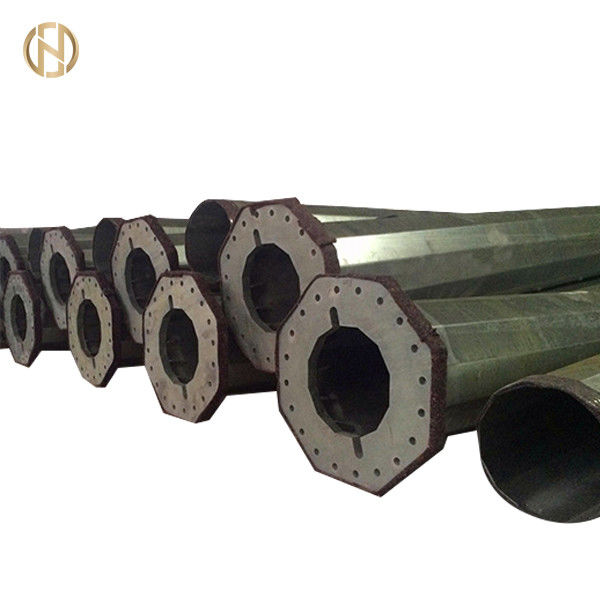

Die oben genannten Produkte sind 110 kV 138 kV Übertragungsleitung Achteckiger Strommast aus verzinktem Stahl

• Die Produkte werden nach Konstruktionsstandards entworfen und hergestellt
• Nur unser Unternehmen kann diese globalen Fertigungsstandards erfüllen, was uns einen Vorteil gegenüber unseren Mitbewerbern verschafft
• Die Produkte sind gemäß den Normen ISO 1461/ASTM A123 feuerverzinkt
• Polschaftmaterial: ASTM GR65, GR50

Um in Übereinstimmung mit der PLS-Software zu entwerfen, benötigen wir die folgenden Designparameter:

---

1. Die Betriebswindgeschwindigkeit der Region, in der der Mast verwendet wird
2. Die Antennenlast und die Höhe des Mastes
3. Die Gesamthöhe der Stange selbst

Produktspezifikationen

110kv 138kv Verzinkter Stahlmast für den philippinischen Markt NEA, Meralco



Material

1.) GRUNDPLATTEN

ASTM A633 Klasse E

Standard für normalisierte, hochfeste, niedrig legierte Baustahlplatten

Mindestens YS 415

TS (550 - 690)

EL mindestens 18 %

2.) ANKERSCHRAUBEN

ASTM A615 Klasse 75

Standard für verformte und glatte Stäbe aus Kohlenstoffstahl zur Betonbewehrung

Mindestens YS 520

Mindestens TS 690

EL mindestens 6 %

3.) ANKERSCHRAUBENMUTTERN

ASTM A563 Klasse C
Standard für Muttern aus unlegiertem und legiertem Stahl
Prüflast = mindestens 993 N/mm2
Härte: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) ERDUNGSMUTTERN

ASTM A276 Typ 304

Standard für Verbindungselemente aus austenitischem Edelstahl

Mindestens YS 207

Mindestens TS 518

EL mindestens 20 %

5.) SCHWEISSMATERIAL

AWS D1.1 E70XX

Mindestens YS 400
Mindestens TS 480



Die Spezifikation bezieht sich auf die folgenden Standards

ASCE/SEI 48:	Design von Stahlübertragungsmaststrukturen
BS EN ISO 1461:	Feuerverzinkte Beschichtungen auf Fertigteilen aus Eisen und Stahl.Spezifikation und Testmethoden.
ASTM A123:	Standardspezifikation für Zinkbeschichtungen (feuerverzinkt) auf Eisen- und Stahlprodukten
ASTM A 153/A153M:	Standardspezifikation für Zinkbeschichtungen (feuerverzinkt) auf Eisen- und Stahlbeschlägen



Verpackung & Versand

---



Wir decken den oberen und unteren Teil des Mastes mit einer Matte oder einem Strohballen ab, um ihn vor Beschädigungen der verzinkten Oberfläche zu schützen, die während des Transports auftreten können.Die Verpackung kann auch nach Kundenwunsch erfolgen.



Prüfungen

Typprüfungen (essais dequalification)

• Die Leistungsprüfungen von Masten gehen zu Lasten des Lieferanten.
• EDCL verlangt, dass die folgenden Leistungstests vor der ersten Lieferung in Anwesenheit eines Vertreters von EDCL durchgeführt werden müssen.

Untersuchungen der Stangen (Sicht- und Maßkontrolle)

• Abmessungsmerkmale: Höhe, Abmessungen am oberen Ende und an der Basis, Geradheit der Stange.
• Fertige Aspektkontrolle:
• Gut verarbeitetes Schweißen: keine Blasenfüllung und kein Einschneiden („colmatage et bouture“) des Lötdrahts.
• Gut verarbeitete Verzinkung: Fehlen von Überdicken, Nadeln, Fließresten, Verbindungen und schwarzen Flecken.
• Markierungen und Hinweise.
• Vorhandensein eines mechanischen Schutzes oben und unten am Mast.
• Vorhandensein von Erdungsklemmen



Beschichtung Qualitätskontrolle:

In Übereinstimmung mit den Normen ISO 1461 oder gleichwertig: Dickenkontrolle der Verzinkungsbeschichtung und Qualitätskontrolle des Zinks (Verzinkungsbad).



Tests an Stangen (Mechanische Tests)

Zerstörungsfreier Biegetest (Überprüfung der Elastizitätsgrenze), Dies ist die Überprüfung der Widerstandsfähigkeit des Pfahls, der einer Belastung F ausgesetzt ist, die auf die Spitze des eingebetteten Pfahls ausgeübt wird;F = (Nennzugspannung x Sicherheitsfaktor) + fiktiv



Druck des Windes.

Testmethode:

Die Methode besteht darin, die auf die Stange ausgeübte Last langsam und regelmäßig von 0 auf F zu erhöhen und dabei die Variation des Durchhangs (Durchbiegung der Stange) zu notieren, die den folgenden Lasten entspricht: 25 % F, 50 % F, 75 % F, 80 % F, 90 % F und 100 % F.

Nach einer Dauer von 1 min unter der Last F wird der Pol langsam und regelmäßig bis zum Leerlauf (Nulllast) entladen.Der Restdurchhang wird notiert.Der Test ist zufriedenstellend, wenn der verbleibende Durchhang 2 % des Durchhangs, der 100 % F-Last entspricht, nicht überschreitet und weder eine Unordnung noch eine Verformung an der Stange auftritt.



Bruchtest

Belastungen werden auf den bereits der Durchbiegungsprüfung unterzogenen Mast unter den gleichen Bedingungen wie den angegebenen aufgebracht, jedoch erfolgt die Progression der Belastungen kontinuierlich und ununterbrochen, bis ein Mastbruch auftritt.

Der Wert der Belastung, die zum Polbruch führt, wird notiert.Die Bruchspannung muss gleich oder größer als F sein.



Qualitätskontrolle von Stahl

Ein Bericht über die Qualität des Stahls, der für die Herstellung der bestellten Masten vorgesehen ist und der Stahlqualitätskontrolle der Norm EN 10025 oder einer gleichwertigen Norm entspricht, muss EDCL vorgelegt werden.



Akzeptanztests

Abnahmeprüfungen erfolgen im Werk und gehen zu Lasten des Lieferanten.Tests werden durch Erklärungen sanktioniert, die von den anwesenden Teilen unterzeichnet werden.EDCL behält sich das Recht vor, bei diesen Tests vertreten zu sein.

Die Probenahme erfolgt nach den Vorgaben des internationalen Standards und auf folgender Grundlage:

• Kontrollebene: S2
• Normale einfache Kontrolle: Es wird davon ausgegangen, dass der Übergang zu einer reduzierten oder verstärkten Kontrolle in Übereinstimmung mit den Bestimmungen der oben genannten Norm erfolgt.
• Akzeptables Qualitätsniveau (ALQ): 2.5.Der Übergang von der normalen Kontrolle zu einer reduzierten oder verstärkten Kontrolle erfolgt in Übereinstimmung mit dem internationalen Standard.



Die Abnahmeprüfungen umfassen die folgenden Prüfungen:

EIN.visuelle und dimensionale Überwachung von Masten;fertige Sichtkontrolle

• Gut abgeschlossenes Schweißen: Fehlen von Blasen, Füllen und Schneiden von Lötdraht.
• Gut verarbeitete Verzinkung: Fehlen von Überdicken, Nadeln, Fließresten, Verbindungen und schwarzen Flecken.

B. Inspektion der Abmessungen

• Abmessungsmerkmale: Höhe, Abmessungen am oberen Ende und am Fuß.
• Vorhandensein eines mechanischen Schutzes oben und unten am Mast.
• Dickenkontrolle der Verzinkungsbeschichtung.In Übereinstimmung mit dem internationalen Standard.



Prozess der Produktion

---

Materialprüfung → Schneiden → Formen oder Biegen → Vertikalschweißen → Maßprüfung → Flanschschweißen → Lochbohren → Kalibrierung → Entgratungsprozess → Galvanisieren, Pulverbeschichten oder Lackieren → Neukalibrierung → Gewindeschneiden → Verpacken



FAQ

---

Q1.Wie erhalte ich einen Preis für die benötigte Stange?

A: 1. Bitte geben Sie genaue Abmessungen wie Höhe, Art und Dicke des Stangenschaftmaterials, oberen und unteren Durchmesser an.Wir können Ihnen dann ein genaues Angebot basierend auf Ihren Spezifikationen unterbreiten. 2. Sie können uns eine Detail- und Montagezeichnung zusenden;Anhand der Zeichnung können wir Ihnen dann ein genaues Angebot unterbreiten.

Q2.Ich bin ein kleiner Großhändler;Akzeptieren Sie eine kleine Bestellung?

A: Es ist kein Problem, wenn Sie ein kleiner Großhändler sind;Wir akzeptieren Bestellungen in verschiedenen Mengen.

Q3.Ich bin ein Designer;Können Sie mir helfen, das Muster zu produzieren, das wir entworfen haben?

A: Unsere Mission ist es, unseren Kunden zu helfen, erfolgreich zu sein.Wir helfen Ihnen gerne bei der Lösung Ihrer Probleme.

Q4: Wir möchten Ihr Vertreter für unser Gebiet sein.Wie bewerbe ich mich dafür?

A: Bitte senden Sie Ihren Vorschlag und Ihr Firmenprofil.

Q5.Erzählen Sie mir von Ihrem Unternehmen?

Wir sind seit 2000 Hersteller und Exporteur aller Arten von Stahlmasten, einschließlich Strommasten, Straßenbeleuchtungsmasten, Telekommunikationsmasten und anderen Produkten auf Stahlbasis. Unsere Produkte wurden in viele Regionen der Welt exportiert.

Q6.Haben Sie spezielle Richtlinien für Markenunternehmen?

A: Ja, wir haben eine besondere Unterstützung für das Unternehmen, das eine eigene Marke hat, aber auch auf unserer VIP-Kundenliste steht.Bitte senden Sie uns eine Kopie Ihrer Verkaufsdaten, damit wir die beste Vorgehensweise zur Unterstützung Ihrer Produkte in Ihrem Markt analysieren können.

F7.Bieten Sie Tür-zu-Tür-Service an?Weil ich nicht weiß, wie ich mit der Zollabfertigung umgehen soll.

A: Wir bieten einen Tür-zu-Tür-Service, um Ihnen zu helfen, Versandzeit und -kosten zu reduzieren.Dies liegt daran, dass wir zusätzliche Rabatte bei den Versandunternehmen haben, da wir in der Vergangenheit viele Sendungen durchgeführt haben.Das wiederum spart Ihnen viel Zeit und Geld.



Willkommen in unserer Fabrik!
