Produkt-Beschreibung

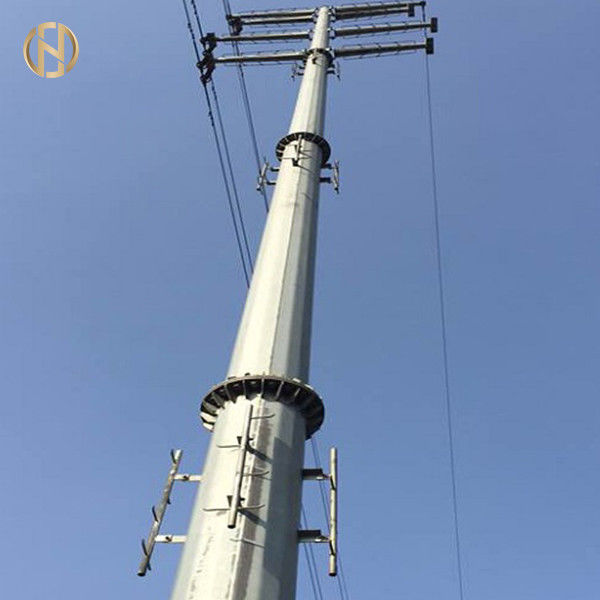

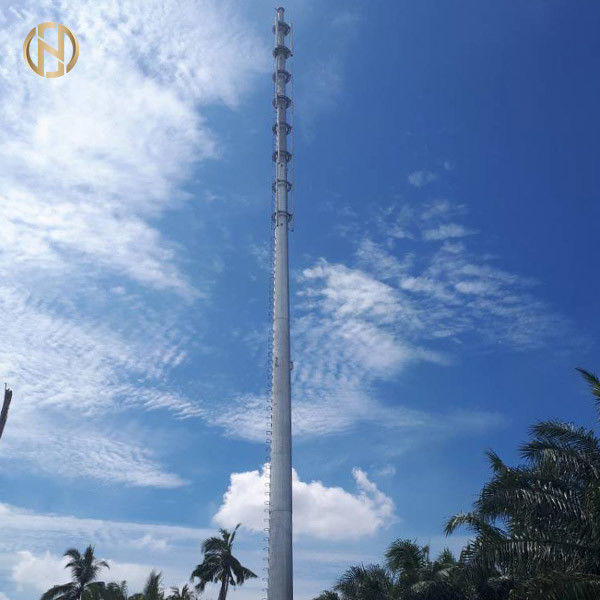

Die Produkte oben sind 35m, 110ft HDG galvanisierter Electric Power Stahl Pole für Hochspannungsleitung 12side

• Produkte sind entsprechend strukturellen Standards entworfen und hergestellt
• Nur unsere Firma kann zu diesen globalen Herstellungsstandards einwilligen, die uns einen Rand über unseren Konkurrenten gibt
• Produkte sind das heiße Bad, das entsprechend Standards ISO 1461/ASTM A123 galvanisiert wird
• Pole-Wellenmaterial: ASTM GR65, GR50

Um in Übereinstimmung mit Software BITTE zu entwerfen, fordern wir die folgenden Entwurfsparameter:

1. Die Betriebswindgeschwindigkeit der Region, in der der Pfosten benutzt wird
2. Die Antennenlast und die Höhe des Pfostens
3. Die Gesamthöhe des Pfostens selbst

Produktbeschreibungen
35m, 110ft HDG galvanisierter Electric Power Stahl Pole für Hochspannungsleitung 12side Süd-amercia Markt.

Material
1.) GRUNDPLATTEN
Grad E Q460D ASTM A633 oder Gleichgestelltes
 Standard für normalisierte hochfeste niedrige Legierungs-Baustahl-Platten
YS 415 Minimum
TS (550 - 690)
Minimum EL 19%
2.) ANKERBOLZEN
Grad 75, Grad 8,8 ASTM A615
 Standard für die verformte und des unlegierten Stahls Stangen für konkrete Verstärkung
YS 520 Minimum
TS 690 minimal
Minimum EL 6%
3.) ANKERBOLZEN-NÜSSE
Grad C ASTM A563
Standard für Kohlenstoff-und Legierungs-Stahlmütter
Beweis-Last = Minimum 993 N/mm2
Härte: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ERDNÜSSE
Art 304 ASTM A276
Standard für Austenitedelstahl-Befestiger
YS 207 Minimum
TS 518 minimal
Minimum EL 20%
5.) ZUSATZWERKSTOFF
AWS D1.1 E70XX
YS 400 Minimum
TS 480 minimal

Der Spezifikationshinweis die folgenden Standards


Verpacken u. Versenden


Wir bedecken das Spitzen und untere Teile des Pfostens mit einer Matte oder einem Stroh emballieren, um es vor Schaden der galvanisierten Oberfläche zu schützen, die möglicherweise während des Transportes auftritt. Das Verpacken kann entsprechend den Anforderungen der Kunden auch erfolgt sein.


Tests

Typprüfungen (Essais de qualification)

• Die Leistungsnachweise von Pfosten werden vom Lieferanten getragen.
• EDCL erfordert, dass die folgenden Leistungsnachweise im Vorhandensein eines Vertreters von EDCL vor der ersten Lieferung durchgeführt werden müssen.

Prüfungen der Pfosten (Sicht- und Maßüberwachung)

• Maßeigenschaften: die Höhe, Maße am oberen Ende und die Basis, Gradlinigkeit des Pfostens.
• Fertige Aspektinspektion:
• gut ausgeführtes Schweißen: Fehlen der Blasenfüllung und -ausschnitte („colmatage und bouture ") des Lötdrahts.
• gut ausgeführte Galvanisation: Fehlen der Extrastärke, der Nadeln, der Flussüberreste, der Verbindung und der schwarzen Flecke.
• Markierungen und Anzeichen.
• Vorhandensein des mechanischen Schutzes an der Spitze und an der Basis des Pfostens.
• Vorhandensein von Erdungsklemmen

Beschichtende Qualitätskontrolle:

In Übereinstimmung mit Standards oder Äquivalent ISO 1461: Stärke-Steuerung der Galvanisationsbeschichtung und Qualitätskontrolle des Zinks (Bad der Galvanisation).

Qualitätskontrolle des Stahls

Ein Bericht in Bezug auf die Qualität des Stahls bestimmt für die Herstellung der bestellten Pfosten und in Übereinstimmung mit Stahlqualitätskontrolle von Standard oder von Äquivalent en 10025 muss zu EDCL zur Verfügung gestellt werden.

Abnahmeprüfungen

Abnahmeprüfungen werden in der Fabrik durchgeführt und werden vom Lieferanten getragen. Tests werden durch die Aussagen sanktioniert, die durch die anwesenden Teile unterzeichnet werden. EDCL behält sich das Recht vor, in diesen Tests dargestellt zu werden.

Probenahme ist in Übereinstimmung mit den Bedingungen des internationalen Standards und auf der folgenden Basis erfolgt:

• Maß an Kontrolle: S2
• Normale einfache Steuerung: es soll, dass das Bewegen auf verringerte oder verstärkte Steuerung in Übereinstimmung mit den Bedingungen des oben erwähnten Standards getan wird.
• Akzeptables Niveau der Qualität (ALQ): 2,5. Das Bewegen von der normalen Steuerung auf verringerte oder verstärkte Steuerung wird in Übereinstimmung mit dem internationalen Standard gemacht.

Abnahmeprüfungen umfassen die folgenden Tests:

A.-Sicht- und Maßüberwachung von Pfosten; fertige Sichtaspektinspektion

• Gut ausgeführtes Schweißen: bedeckt Fehlen, Füllung und Ausschnitte des Lötdrahts mit Blasen.
• Gut ausgeführte Galvanisation: Fehlen der Extrastärke, Nadeln, bleibt Fluss, Verbindung und schwarze Flecke.

B. Dimensions Inspection

• Maßeigenschaften: Höhe, Maße am oberen Ende und die Basis.
• Vorhandensein des mechanischen Schutzes an der Spitze und an der Basis des Pfostens.
• Stärke-Steuerung der Galvanisationsbeschichtung. In Übereinstimmung mit dem internationalen Standard.


Produktionsablauf

Die Überprüfung von Materialien → → Gestaltungsoder verbiegende → vertikale schweißende → Überprüfung von Maße → schneiden flanschen schweißendes entgratenes Prozess → Loch-Bohrung → Calibration→ →, das galvanisieren, die Pulver-Beschichtung oder malendes → Nacheichung →, die → Verpacken verlegen
