Hohe Qualität galvanisiertes galvanisiertes Metall Pole des Strommast-17m 18m 19m

                                    Hohe Qualität galvanisiertes galvanisiertes Metall Pole des Strommast-17m 18m 19m



Produkt-Beschreibung

---

Die Produkte oben sind 17m, 18m, 19m Metall galvanisierter starker Pfosten Stahlstrommasts Metallfür Costa Rica Markt

• Produkte sind entsprechend strukturellen Standards entworfen und hergestellt
• Nur unsere Firma kann zu diesen globalen Herstellungsstandards einwilligen, die uns einen Rand über unseren Konkurrenten gibt
• Produkte sind das heiße Bad, das entsprechend Standards ISO 1461/ASTM A123 galvanisiert wird
• Pole-Wellenmaterial: ASTM GR65, GR50

Um in Übereinstimmung mit Software BITTE zu entwerfen, fordern wir die folgenden Entwurfsparameter:

---

1. Die Betriebswindgeschwindigkeit der Region, in der der Pfosten benutzt wird
2. Die Antennenlast und die Höhe des Pfostens
3. Die Gesamthöhe des Pfostens selbst

Produktbeschreibungen

17m, 18m, 19m Metall galvanisierter starker Pfosten Stahlstrommasts Metallfür Costa Rica Markt



Die Spezifikation bezieht die folgenden Standards



ASCE/SEI 48:	Entwurf von Stahlgetriebepfostenstrukturen
BS-EN-ISO 1461:	Heißes Bad galvanisierte Beschichtungen fabrizieren an d-Eisen und Stahlartikel. Spezifikation und Prüfmethoden.
ASTM A123:	Standardspezifikation für Beschichtung des Zinks (heißes galvanisiert) auf Eisen und Stahlerzeugnissen
ASTM A 153/A153M:	Standardspezifikation für Beschichtungen des Zinks (heißes galvanisiert) auf Eisen und Stahl-Hardware



Der Entwurf

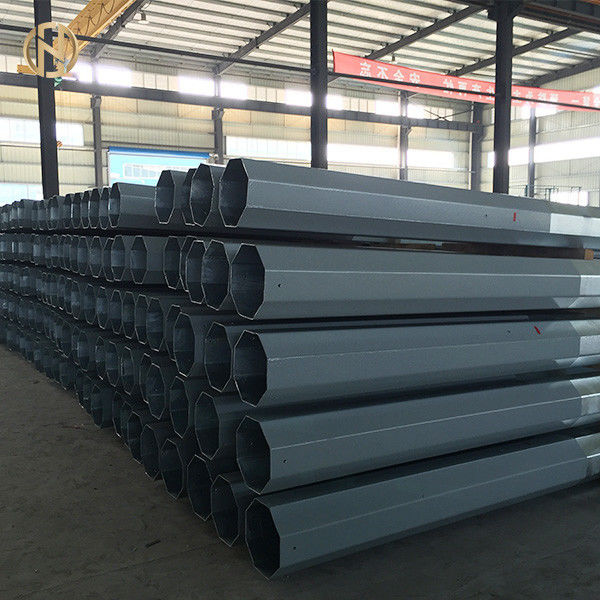

Art	17m, 18m, 19m Metall galvanisierter starker Pfosten Stahlstrommasts Metallfür Costa Rica Markt

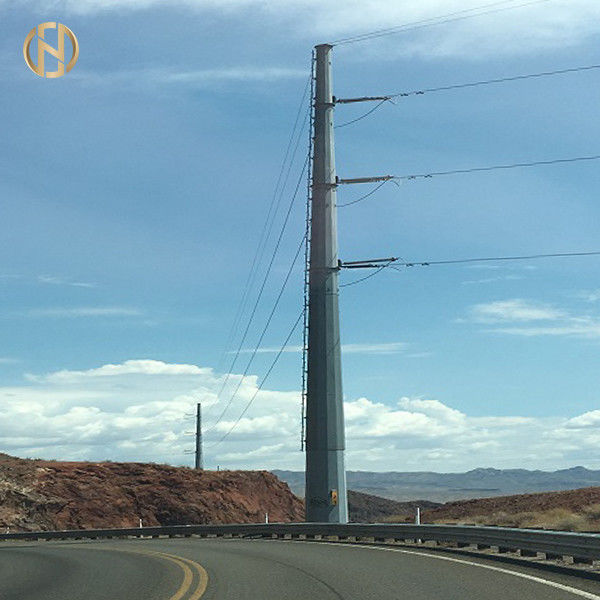

Passender Gebrauch	Netzverteilung
Form (Querschnitt)	Röhren, achteckig, 12side
Energiegrad	66kv, 69kv
Nein vom Abschnitt	Abschnitt einer/zwei/drei
Länge (M)	70FT 75FT 90FT
Grundlage	Direkte Beerdigung 1/6 der Länge
Funktions-Last	2500kgf, 3000kgf
Bruchlast	5000kgf, 6000kgf
Sicherheitsfaktor	2,0 Sicherheitsfaktor
Material	ASTM 572 GR50 oder Gleichgestelltes, ASTM 572 GR65 oder gleiches.
Minimale Streckgrenze	450mpa
Minimales entscheidendes dehnbares	550mpa
Max Ultimate Tensile Strength
EL %	>=16%
Spitzendurchmesser (Millimeter)	300
Unterer Durchmesser (Millimeter)	850
Min Thickness (Millimeter)	>=6mm,
Toleranz von Maßen	+ - 1%
Stich	Namensschild durch Niet oder Kleber, Stich, Prägung gemäß der Anforderungen der Kunden
Oberflächenbehandlung	Heißes Bad-Galvanisation entsprechend Standards ASTM A123
Gelenk von Polen	Einfügungsmodus, inneren Flansch-Modus, vertraulicher gemeinsamer Modus.
Lastfälle
Obergrenzeabweichung	0-2 Grad
Entwurfs-Windgeschwindigkeit (extremer Wind)	33M/S, 150KMH
Kreisform-Faktor
Maximale Ablenkung (extremer Wind)	10% der Gesamtpfostenlänge
Schweißen	Internes und externes doppeltes Schweißverfahren produziert eine nahtlose Oberfläche Schweißender Standard: AWS (amerikanische schweißende Gesellschaft) D 1,1



Verpacken u. Versenden

---



Wir bedecken das Spitzen und untere Teile des Pfostens mit einer Matte oder einem Stroh emballieren, um es vor Schaden der galvanisierten Oberfläche zu schützen, die möglicherweise während des Transportes auftritt. Das Verpacken kann entsprechend den Anforderungen der Kunden auch erfolgt sein.



Laden-Test mit Testbild



• Die Leistungsnachweise von Pfosten werden vom Lieferanten getragen.
• EDCL erfordert, dass die folgenden Leistungsnachweise im Vorhandensein eines Vertreters von EDCL vor der ersten Lieferung durchgeführt werden müssen.



Prüfungen der Pfosten (Sicht- und Maßüberwachung)

• Maßeigenschaften: die Höhe, Maße am oberen Ende und die Basis, Gradlinigkeit des Pfostens.
• Fertige Aspektinspektion:
• gut ausgeführtes Schweißen: Fehlen der Blasenfüllung und -ausschnitte („colmatage und bouture ") des Lötdrahts.
• gut ausgeführte Galvanisation: Fehlen der Extrastärke, der Nadeln, der Flussüberreste, der Verbindung und der schwarzen Flecke.
• Markierungen und Anzeichen.
• Vorhandensein des mechanischen Schutzes an der Spitze und an der Basis des Pfostens.
• Vorhandensein von Erdungsklemmen

Beschichtende Qualitätskontrolle:

In Übereinstimmung mit Standards oder Äquivalent ISO 1461: Stärke-Steuerung der Galvanisationsbeschichtung und Qualitätskontrolle des Zinks (Bad der Galvanisation).



Tests auf Pfosten (mechanische Tests)

Zerstörungsfreier Biegeversuch (Prüfung der Streckgrenze), ist es die Prüfung des Widerstandes des Pfostens, der einer Belastung unterworfen wird F, die an der Spitze des eingebetteten Pfostens angewendet wird; F = (nominaler dehnbarer Sicherheitsfaktor der Spannung x) + erfunden



Druck des Winds.

Methode des Tests:

Die Methode besteht, langsam und regelmäßig sich zu erhöhen die Last, die am Pfosten von 0 an F angewendet wird, und die Veränderung der Senkung (Verbiegen des Pfostens) entsprechend den folgenden Lasten unterdessen zu merken: 25% F, 50% F, 75% F, 80% F, 90% F und F. 100%.

Nachdem man 1 Mangan unter der Last F gedauert hat, wird der Pfosten langsam und regelmäßig bis Nullast entladen (nulllast). Die Restsenkung wird unten gemerkt. Der Test ist zufriedenstellend, wenn die Restsenkung 2% der Senkung nicht entsprechend f-Last 100% übersteigt, und weder erscheint Störung noch Deformation auf dem Pfosten.



Brechender Test

Lasten werden am Pfosten angewendet, der bereits dem Ablenkungstest unter den gleichen Bedingungen wie die spezifiziert unterworfen wird, jedoch wird die Weiterentwicklung der Lasten ununterbrochen und ohne Unterbrechung durchgeführt, bis Pfostenbruch auftritt.

Der Wert der Last, die zu das Pfostenbrechen führt, wird unten gemerkt. Die Bruchbeanspruchung muss als F gleich oder höher sein



Qualitätskontrolle des Stahls

Ein Bericht in Bezug auf die Qualität des Stahls bestimmt für die Herstellung der bestellten Pfosten und in Übereinstimmung mit Stahlqualitätskontrolle von Standard oder von Äquivalent en 10025 muss zu EDCL zur Verfügung gestellt werden.



Abnahmeprüfungen

Abnahmeprüfungen werden in der Fabrik durchgeführt und werden vom Lieferanten getragen. Tests werden durch die Aussagen sanktioniert, die durch die anwesenden Teile unterzeichnet werden. EDCL behält sich das Recht vor, in diesen Tests dargestellt zu werden.

Probenahme ist in Übereinstimmung mit den Bedingungen des internationalen Standards und auf der folgenden Basis erfolgt:

• Maß an Kontrolle: S2
• Normale einfache Steuerung: es soll, dass das Bewegen auf verringerte oder verstärkte Steuerung in Übereinstimmung mit den Bedingungen des oben erwähnten Standards getan wird.
• Akzeptables Niveau der Qualität (ALQ): 2,5. Das Bewegen von der normalen Steuerung auf verringerte oder verstärkte Steuerung wird in Übereinstimmung mit dem internationalen Standard gemacht

Abnahmeprüfungen umfassen die folgenden Tests:

A.-Sicht- und Maßüberwachung von Pfosten; fertige Sichtaspektinspektion

• Gut ausgeführtes Schweißen: bedeckt Fehlen, Füllung und Ausschnitte des Lötdrahts mit Blasen.
• Gut ausgeführte Galvanisation: Fehlen der Extrastärke, Nadeln, bleibt Fluss, Verbindung und schwarze Flecke.

B.-Maßinspektion

• Maßeigenschaften: Höhe, Maße am oberen Ende und die Basis.
• Vorhandensein des mechanischen Schutzes an der Spitze und an der Basis des Pfostens.
• Stärke-Steuerung der Galvanisationsbeschichtung. In Übereinstimmung mit dem internationalen Standard.



Produktionsverfahren

---

Die Überprüfung von Materialien → → Gestaltungsoder verbiegende → vertikale schweißende → Überprüfung von Maße → schneiden flanschen schweißendes entgratenes Prozess → Loch-Bohrung → Calibration→ →, das galvanisieren, die Pulver-Beschichtung oder malendes → Nacheichung →, die → Verpacken verlegen





FAQ

---

Q1. Wie kann ich einen Preis des erforderlichen Pfostens erhalten?

: 1. Stellen Sie bitte genaue Maße wie Höhe, Pfostenwellenmaterialart und Stärke-, Spitzen- und unteredurchmesser zur Verfügung. Wir können Ihnen ein genaues Zitat dann geben, das auf Ihren Spezifikationen basiert. 2. Sie können uns ein Detail und eine Anlagenübersicht schicken; wir können Sie mit einem genauen Zitat dann versehen, das auf der Zeichnung basiert.

Q2. Ich bin ein kleines Großhändler; nehmen Sie einen kleinen Auftrag an?

: Es ist kein Problem, wenn Sie ein kleines Großhändler sind; wir nehmen Aufträge von verschiedenen Quantitäten an.

Q3. Ich bin ein Designer; Können Sie mir helfen, die Probe zu produzieren, die wir entwarfen?

: Unser Auftrag ist, unseren Kunden zu helfen, erfolgreich zu sein. Wir sind mehr als glücklich, Ihnen zu helfen, alle mögliche Probleme zu lösen, dass Sie möglicherweise haben.

Q4: Wir möchten Ihr unseren Bereich vertreten. Wie beantrage ich dieses?

: Senden Sie bitte Ihren Antrag und Ihr Unternehmensprofil.

Q5. Sagen Sie mir über Ihre Firma?

Wir sind ein Hersteller und ein Exporteur aller Arten Stahlpfosten einschließlich Strommaste, Straßenlichtmaste, Telekommunikationspfosten und andere basierte Stahlprodukte seit 2000 gewesen. Unsere Produkte sind in viele Regionen auf der ganzen Welt exportiert worden.

Q6. Haben Sie etwas spezielle Politik für gebrandmarkte Firmen?

: Ja haben wir etwas spezielle Unterstützung für die Firma, die eigene Marke hat, aber sind auch in unserer Promi-Kundenliste. Schicken Sie uns eine Kopie Ihrer Verkaufsdaten bitte, also können wir die beste Vorgehensweise analysieren, wenn wir Sie für Ihre Produkte in Ihrem Markt stützen.

Q7. Erbringen Sie Haus-Hausdienstleistung? Weil ich nicht Zollabfertigung beschäftigen kann.

: Wir erbringen Haus-Hausdienstleistung, um Ihnen zu helfen Zeit, und Kosten zu versenden zu verringern. Dieses ist, weil wir zusätzliche Rabatte mit den Reedereien haben, da wir viel Versand in der Vergangenheit getan haben. Dieses der Reihe nach rettet Sie viele Zeit und Geld.
