Heißes Bad galvanisierte Strommast 166KV 38m für Hochspannungsleitung

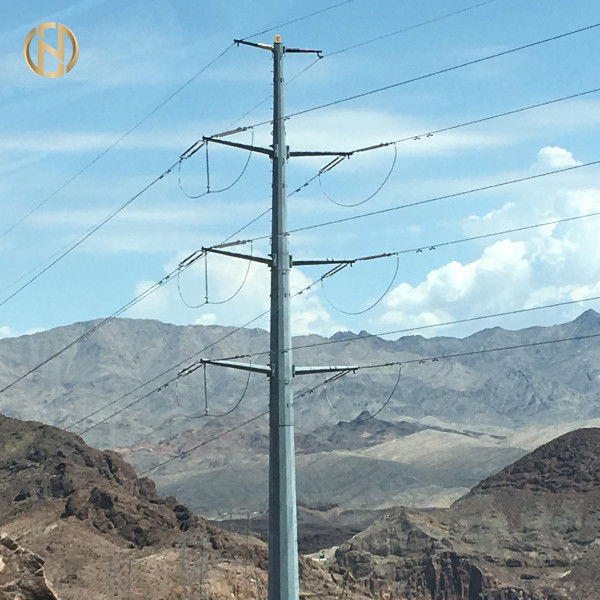

38m galvanisierter Strommast, 166kv Stahl Pole für Hochspannungsleitung

Produkt-Beschreibung

Die Produkte oben sind 38m galvanisierter Strommast, 166kv Stahl Pole für Hochspannungsleitung

Produktbeschreibungen
38m galvanisierter Strommast, 166kv Stahl Pole für Hochspannungsleitung
Material

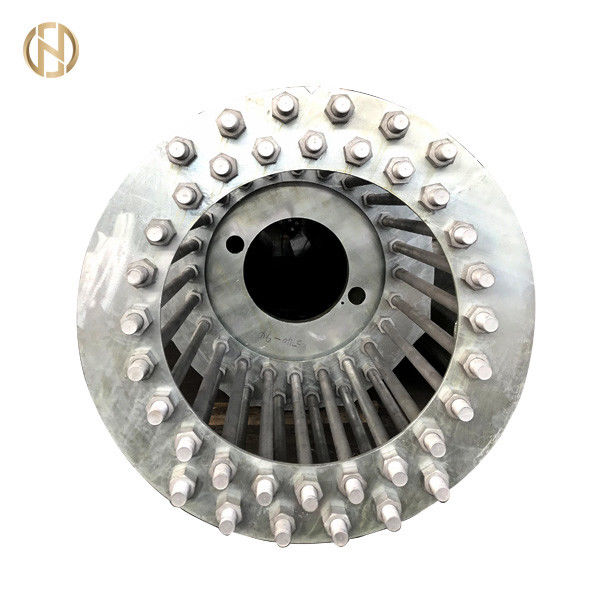

1.) GRUNDPLATTEN
Grad E ASTM A633
Standard für normalisierte hochfeste niedrige Legierungs-Baustahl-Platten
YS 415 Minimum
TS (550 - 690)
Minimum EL 18%
2.) ANKERBOLZEN
Grad 75 ASTM A615
Standard für die verformte und des unlegierten Stahls Stangen für konkrete Verstärkung
YS 520 Minimum
TS 690 minimal
Minimum EL 6%
3.) ANKERBOLZEN-NÜSSE
Grad C ASTM A563
Standard für Kohlenstoff-und Legierungs-Stahlmütter
Beweis-Last = Minimum 993 N/mm2
Härte: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ERDNÜSSE
Art 304 ASTM A276
Standard für Austenitedelstahl-Befestiger
YS 207 Minimum
TS 518 minimal
Minimum EL 20%
5.) ZUSATZWERKSTOFF
AWS D1.1 E70XX
YS 400 Minimum
TS 480 minimal

Der Spezifikationshinweis die folgenden Standards


Verpacken u. Versenden


Wir bedecken das Spitzen und untere Teile des Pfostens mit einer Matte oder einem Stroh emballieren, um es vor Schaden der galvanisierten Oberfläche zu schützen, die möglicherweise während des Transportes auftritt. Das Verpacken kann entsprechend den Anforderungen der Kunden auch erfolgt sein.


Tests

Typprüfungen (Essais de qualification)

• Die Leistungsnachweise von Pfosten werden vom Lieferanten getragen.
• EDCL erfordert, dass die folgenden Leistungsnachweise im Vorhandensein eines Vertreters von EDCL vor der ersten Lieferung durchgeführt werden müssen.

Beschichtende Qualitätskontrolle:

In Übereinstimmung mit Standards oder Äquivalent ISO 1461: Stärke-Steuerung der Galvanisationsbeschichtung und Qualitätskontrolle des Zinks (Bad der Galvanisation).

Tests auf Pfosten (mechanische Tests)

Zerstörungsfreier Biegeversuch (Prüfung der Streckgrenze), ist es die Prüfung des Widerstandes des Pfostens, der einer Belastung unterworfen wird F, die an der Spitze des eingebetteten Pfostens angewendet wird; F = (nominaler dehnbarer Sicherheitsfaktor der Spannung x) + erfunden

Druck des Winds.

Methode des Tests:

Die Methode besteht, langsam und regelmäßig sich zu erhöhen die Last, die am Pfosten von 0 an F angewendet wird, und die Veränderung der Senkung (Verbiegen des Pfostens) entsprechend den folgenden Lasten unterdessen zu merken: 25% F, 50% F, 75% F, 80% F, 90% F und F. 100%.

Nachdem man 1 Mangan unter der Last F gedauert hat, wird der Pfosten langsam und regelmäßig bis Nullast entladen (nulllast). Die Restsenkung wird unten gemerkt. Der Test ist zufriedenstellend, wenn die Restsenkung 2% der Senkung nicht entsprechend f-Last 100% übersteigt, und weder erscheint Störung noch Deformation auf dem Pfosten.

Brechender Test

Lasten werden am Pfosten angewendet, der bereits dem Ablenkungstest unter den gleichen Bedingungen wie die spezifiziert unterworfen wird, jedoch wird die Weiterentwicklung der Lasten ununterbrochen und ohne Unterbrechung durchgeführt, bis Pfostenbruch auftritt.

Der Wert der Last, die zu das Pfostenbrechen führt, wird unten gemerkt. Die Bruchbeanspruchung muss als F. gleich oder höher sein.

Qualitätskontrolle des Stahls

Ein Bericht in Bezug auf die Qualität des Stahls bestimmt für die Herstellung der bestellten Pfosten und in Übereinstimmung mit Stahlqualitätskontrolle von Standard oder von Äquivalent en 10025 muss zu EDCL zur Verfügung gestellt werden.

Abnahmeprüfungen

Abnahmeprüfungen werden in der Fabrik durchgeführt und werden vom Lieferanten getragen. Tests werden durch die Aussagen sanktioniert, die durch die anwesenden Teile unterzeichnet werden. EDCL behält sich das Recht vor, in diesen Tests dargestellt zu werden.

Probenahme ist in Übereinstimmung mit den Bedingungen des internationalen Standards und auf der folgenden Basis erfolgt:

• Maß an Kontrolle: S2
• Normale einfache Steuerung: es soll, dass das Bewegen auf verringerte oder verstärkte Steuerung in Übereinstimmung mit den Bedingungen des oben erwähnten Standards getan wird.
• Akzeptables Niveau der Qualität (ALQ): 2,5. Das Bewegen von der normalen Steuerung auf verringerte oder verstärkte Steuerung wird in Übereinstimmung mit dem internationalen Standard gemacht.

Abnahmeprüfungen umfassen die folgenden Tests:

A.-Sicht- und Maßüberwachung von Pfosten; fertige Sichtaspektinspektion

• Gut ausgeführtes Schweißen: bedeckt Fehlen, Füllung und Ausschnitte des Lötdrahts mit Blasen.
• Gut ausgeführte Galvanisation: Fehlen der Extrastärke, Nadeln, bleibt Fluss, Verbindung und schwarze Flecke.

B. Dimensions Inspection

• Maßeigenschaften: Höhe, Maße am oberen Ende und die Basis.
• Vorhandensein des mechanischen Schutzes an der Spitze und an der Basis des Pfostens.
• Stärke-Steuerung der Galvanisationsbeschichtung. In Übereinstimmung mit dem internationalen Standard.


Produktionsablauf

Die Überprüfung von Materialien → → Gestaltungsoder verbiegende → vertikale schweißende → Überprüfung von Maße → schneiden flanschen schweißendes entgratenes Prozess → Loch-Bohrung → Calibration→ →, das galvanisieren, die Pulver-Beschichtung oder malendes → Nacheichung →, die → Verpacken verlegen
