Stromleitung Grad der Doppelleitungs-138KV Polen 30-60 mit Grundplatte und M48 Ankerbolzen
-
Hervorheben
Posten der elektrischen Leistung
,elektrische Linie Pfosten
-
Oberflächenbehandlungheißes Bad galvanisierte
-
Höhe2m - 50m
-
Stärke2.5mm - 20mm
-
MaterialQ235, Q345, Q420, Q460, GR 50, Gr60, SS400, etc.
-
FormPolygonal oder konisch
-
FarbeEntsprechend der Anforderung der Kunden
-
SchweißenAWS D 1,1
-
HerkunftsortCHINA
-
MarkennameFUTAO
-
ZertifizierungISO 9001 : 2008
-
ModellnummerFTGG - 0 38 917
-
Min Bestellmenge2 Stücke
-
Preis$100 - $400
-
Verpackung Informationen40HC oder OT, Verpackung durch Matte oder Strohmatte
-
Lieferzeit15 - 30 Arbeitstage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeit1200 Stücke jede Woche
Stromleitung Grad der Doppelleitungs-138KV Polen 30-60 mit Grundplatte und M48 Ankerbolzen

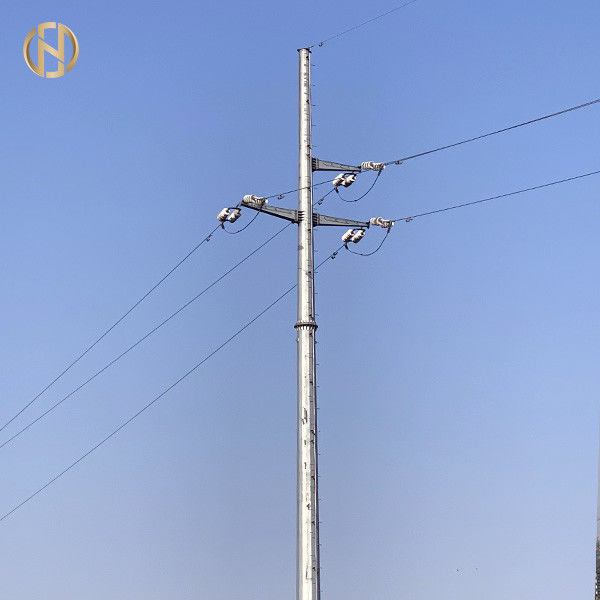

138KV Doppelleitung Pole 30-60degree mit Grundplatte und M48 Ankerbolzen
Produkt-Beschreibung
Entworfen für 132.138, obenliegende Fernleitungen 69kv 110KV. Kundenspezifische Pfosten mit kundenspezifischen Maßen können wenn erforderlich entworfen sein. Unsere herein Hausingenieure sind hier zu helfen. Treten Sie bitte mit Kundendienst für alle mögliche Untersuchungen in Verbindung, die Sie möglicherweise haben.
Spezifische Details
| STAHL-POLEN | VEREINIGEN Sie | WERTSICHERUNGEN | |||||
| POLE-ART | Gerade | Winkel | Sackgasse | ||||
| Quantität | pce | 24 | 14 | 6 | |||
| Hersteller | METALLStruktureinheit CO., LTD. YIXINGS FUTAO | METALLStruktureinheit CO., LTD. YIXINGS FUTAO | METALLStruktureinheit CO., LTD. YIXINGS FUTAO | ||||
| Herstellungsstandort | STADT CHINAS, JIANGSU, YIXING | STADT CHINAS, JIANGSU, YIXING | STADT CHINAS, JIANGSU, YIXING | ||||
| Standards | - | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 |
| Stahlqualität | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| Feuerverzinkenstandard | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnement-mécanique DES-ligues | |||||||
| Zahl von Stromkreisen | 1 | 1 | 1 | 1 | 1 | 1 | |
| Art von Isolatoren | SUSPENDIERUNG | SUSPENDIERUNG | ANKER | ANKER | ANKER | ANKER | |
| Winkel | º | 0 | 0 | 45 | 45 | 90 | 90 |
| Standardspanne | m | 200 | 200 | 200 | 200 | 200 | 200 |
| Windspanne | m | 220 | 220 | 220 | 220 | 220 | 220 |
| Gewichtsspanne | m | 250 | 250 | 250 | 250 | 250 | 250 |
| Leitersenkung an 85°C | m | ||||||
| Querarmform | Dreieck | Dreieck | drapeau | drapeau | drapeau | drapeau | |
| Höhe des niedrigsten Querarmes | m | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Minimaler vertikaler Abstand zwischen Leitern und Pfosten | m | 1,1 | 1,1 | 2 | 2 | 2 | 2 |
| Vertikaler Abstand zwischen highgest Leiter und Erdung | m | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| Winddruck an der Durchschnittstemperatur (25°C) | daN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| Aerodynamischer Koeffizient Polen | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Aerodynamischer Koeffizient des Leiters | 1 | 1 | 1 | 1 | 1 | 1 | |
| Sicherheitskoeffizient | 2 | 2 | 2 | 2 | 2 | 2 | |
| Material | Gefaltete Blechtafel | Gefaltete Blechtafel | Gefaltete Blechtafel | Gefaltete Blechtafel | Gefaltete Blechtafel | Gefaltete Blechtafel | |
| Querschnitt | Achteckig | Achteckig | Achteckig | Achteckig | Achteckig | Achteckig | |
| Höhe vom Boden | m | 20 | 20 | 22 | 22 | 22 | 22 |
| Spitzenaußendurchmesser | Millimeter | 240 | 240 | 270 | 270 | 300 | 300 |
| Unterer Außendurchmesser | Millimeter | 510 | 510 | 920 | 920 | 1200 | 1200 |
| Zahl von Abschnitten | Millimeter | 2 | 2 | 3 | 3 | 3 | 3 |
| Stärke (Spitze/Unterseite) | Millimeter | 4 / 6 | 4 / 6 | 6 / 8/10 | 6 / 8/10 | 6 / 10/10 | 6 / 10/10 |
| Gesamtgewicht | Kilogramm | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| Tiefe der Grundlage | m | 2,6 | 2,6 | 2 | 2 | 2 | 2 |
Zusätzliche Details
Entwurfs-Code: Amerikanisches Standard-ASCE/SEI 48-11
Entwurfs-Software: PLEASE-POLES Software
Export-Abdeckung: Asiatisch-pazifisch, zentral u. Südamerika, Europa, Mittlere Osten, Afrika
Prüfung: Laden-Tests werden auf Standort wenn erforderlich durchgeführt möglicherweise
Produktionsverfahren
Die Überprüfung von Materialien → → Gestaltungsoder verbiegende → vertikale schweißende → Überprüfung von Maßen schneiden, die → schweißendes → flanschen, durchlöchern Drilling→-Kalibrierung →, das Prozess-→ Galvanisierung, Pulver-Beschichtung entgrät oder → Nacheichung → malt, das → Verpacken verlegt
