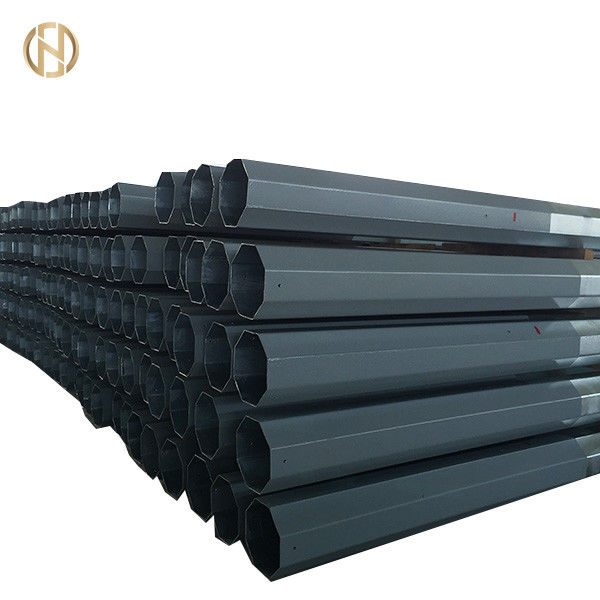

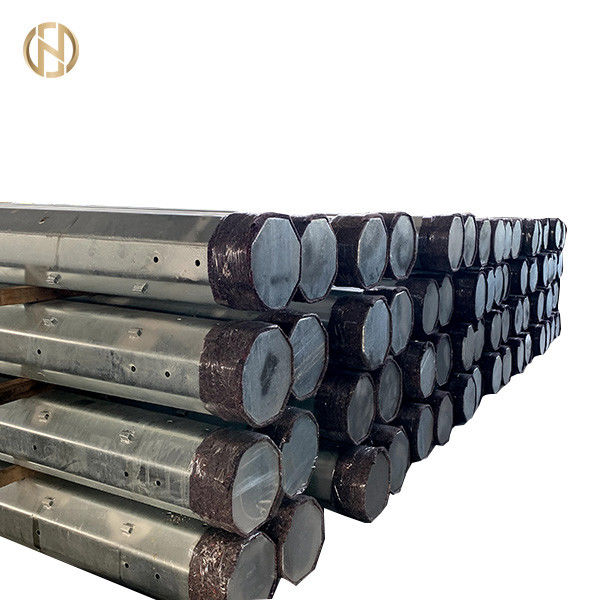

Stahl-Electric Power Pole begrabene Art Erdbeben 33KV 11m 12m Klassen-4 direkt beständig

Stahlstrommast 33kv 11m 12m, Klasse 4, die direkt begrabene Art

1,0 BEREICH

Diese Spezifikationen umfassen den Entwurf, Technik, Fertigung, Versammlung, Prüfung bei den Arbeiten des Herstellers vor Versand von Stahlpfosten, Querarmversammlungen, Kerlsätze, Gefahrenplatten, GI-Spitzen-Erdungssätze für einzelne Angel 33kV, Suspendierungs-und Spannungs-Installationen, die für AAC-Leiter für Gebrauch auf 3 Phase, 50 Hz, fest mit Erde bedeckte obenliegende Linien 33kV passend sind.

• Der Entwurf und die Kunstfertigkeit stimmen mit der besten Technikpraxis, ordnungsgemäße Erfüllung während der Nutzungsdauer sicherzustellen überein.
• Für jedes mögliches Material und Ausrüstung nicht speziell angegeben in dieser Spezifikation aber, die für zufrieden stellende Operation der Ausrüstung notwendig sind, werden gehalten eingeschlossen zu sein, es sei denn, dass speziell ausgeschlossen worden und werden ohne irgendwelche Extrakosten geliefert. Die Komponenten, die identische Bewertung haben, sind austauschbar. Der Bewerber muss die Prüfeinrichtung liefern, die bei den Arbeiten des Herstellers verfügbar ist.

2,0 STANDARDS

Die Stahlpfosten, Querdie armversammlungen, die Querstrebeversammlungen und die Pfostenschutzwaffen, Kerl stellen ein, passt sich das Mit Erde bedecken von Sätzen etc. an die relevanten Iec-Standards an und alle anderen Äquivalent neutral annehmbaren internationalen Standards (wie bis zum Datum geändert) weiter unten erwaehnt sind auf die Materialien und die Prozesse anwendbar, die in der Herstellung von diesen Ausrüstung verwendet werden:

Wann immer es einen Unterschied bezüglich der Standards gibt, treffen die zwingendsten Kriterien zu.

3,0 MATERIALIEN, BAULICHE DETAILS UND KUNSTFERTIGKEIT

• Die Materialien, die in der Fertigung der ganzer Ausrüstung benutzt werden, sind neue und beste Qualität und klassifizieren passendstes für Leistung unter den spezifizierten Bedingungen.
• Der Stahl, der für Fertigung der verschiedenen Ausrüstung benutzt wird, ist in Übereinstimmung mit den allgemeinen Anforderungen in Bezug auf die Versorgung von den Materialien gelegt erfolgt in den relevanten internationalen Standards.
• Das Material, das in Übereinstimmung mit ISO-13520:2015 oder anderem relevantem internationalem Standard analysiert wird, zeigt nicht Schwefel und phosphorigen Inhalt von mehr als 0,060% je.
• Ausrüstung ist gut ausgeführt sauber, und gibt von den schädlichen Oberflächenfehlern frei. Enden von Stahlpfosten, von V Profil etc. sind geschnittenes Quadrat und sind gerade.
• Die Bolzen, die Nüsse u. die Satzwaschmaschinen und der Abspannungsstrang u. der Kreuzarmschutzdraht sind das heiße Bad, das gemäß ISO-1461:2009 (en) galvanisiert wird oder anderer relevanter internationaler Standards. Die Qualität des Zinks ist mindestens der Grad des Zn 98, der in ISO-752:2004 spezifiziert wird. Die Verzinkung ist anhaftend glatt, relativ hell, ununterbrochen und gibt von solchen Unvollkommenheiten und Fluss, Asche und Abfall, Einbeziehungen, Flocke und schwarzer Fleck, Pickel, Klumpigkeit und Läufe frei.
• Die Stahlpfosten sind das heiße Bad, das im Allgemeinen mit Minimum eine 125-Mikrometer-Stärke der Verzinkung und der Stahlgrundplatten mit Minimum eine 125-Mikrometer-Stärke der Verzinkung gemäß ASTM A123 galvanisiert wird und gemäß der relevanten internationalen Standards. geprüft ist.
• Die Artikel widerstehen Bädern des Minimums 4 von einer winzigen Dauer. Die Einheitlichkeit der galvanisierten Beschichtung wird durch den preece Test bestimmt, wie in ASTM A123 vorgeschrieben.
• Suspendierungs-und Spannungs-Installationen werden von der Aluminiumlegierung hergestellt und alle Nüsse - und - Bolzen werden von galvanisiertem Stahl des heißen Bades mit minimaler Stärke der Verzinkung von 85 Mikrometer gemäß ISO-10684:2004 (en) der Standards Teils XIII oder anderes relevanten internationalen hergestellt.

4,0 DIE SPEZIFISCHEN TECHNISCHEN ANFORDERUNGEN VON VERSCHIEDENEN AUSRÜSTUNGEN

4,1 Stahl-Polen

Der Käufer auf seine Wunsch liefert möglicherweise den Entwurf und die Herstellungsdaten einer oder mehrerer Arten Pfosten, die für Herstellung und Prüfung von Pfosten durch den Lieferanten oder wechselweise notwendig sind, bittet möglicherweise den Bewerber, die optimalen Entwürfe von Pfosten auszuarbeiten und in diesem Fall reichen Sie Berechnungen des ausführlichen Entwurfs auf ‚übertreffen Format‘ für Kontrolle und Bericht durch Arbeitgeber ein.

Entwurf von Polen wird vorzugsweise gemäß ASCE-Handbuches 72/SEI - 48 - 05 oder andere relevante internationale Standards ausgearbeitet und überprüft. Polen werden vorgebohrt und komplettes mit Pfostenspitzenkappe und Grundplatte lieferten.

4.1.1 spezifische bauliche Anforderung

4.1.1.1 Polen ist entworfen, um der schlechtesten möglichen Kombination des simultanen Ladens von zu widerstehen

• Seitliche Lasten, die Windkräften auf Leitern entsprechend Windspannen, Windkraft auf Isolatoren, Windkraft auf Pfosten und aus Maximumleiterspannung bestehen.
• Sattellasten, die Pfostenselbstgewicht, Gewichten aus Leitern, den Isolatoren, Querarm, Zusatzausrüstung, Störungssucher und Druckkraft wegen der Reaktion von den Aufenthalten gleichgültig wo anwendbar bestehen.

4.1.1.2-Stahlpfosten für Hochspg (33 KV), Hochspg/LV gemischt werden für die folgenden Arten und die Anwendungen ausgearbeitet:

• Auftragnehmer reicht den ausführlichen Entwurf ein u. sind- Zeichnung des Pfostens für jedes über besagter Fernleitung 33kV für Zustimmung der Kunden- und Beispielzeichnung, die Maß u. Konfiguration zeigt, beiliegend.
• Polen werden den Maßlängen- und Pfostenspitzenladenanforderungen gemäß der Entwurfsparameter gerecht, die in dieser Spezifikation aufgelistet werden. Die Maße über Ebenen für Spitze und Unterseite für alle Pfosten werden in dieser Spezifikation/in Zeichnungen als bevorzugter Entwurf aufgelistet, um ein Maß für jede Art Pfostenlänge zu verwenden, insofern als Entwurfs- u. Funktionslastskriterien erfüllt wird.

4.1.1.5-Funktions-Last

Funktions-Last eines Pfostens spezifizierte hierin und definierte als die Last, die, wenn sie bei 250 Millimeter unterhalb der Spitze zugetroffen wird, den maximalen zulässigen Druck im Pfosten, wird markiert auf jedem Pfosten verursacht.

• Die Standardpfosten sind für die spezifizierten Anwendungen passend, die auf den Entwurfsparametern basieren, die in Tabelle 2, 3 u. 4. gegeben werden.
• A durch Loch von 14 Millimeter-Durchmesser wird in jedem Pfosten auf einer Höhe von 300 Millimeter über der Pflanztiefe für das Mit Erde bedecken zur Verfügung gestellt. Vor der Herstellung der Pfosten der Standort des Lochs auf einer Höhe von 300 Millimeter wird anerkannt vom Arbeitgeber erhalten.

Grundplatten 4.1.1.8

Alle Pfosten werden während der Aufrichtung auf M-20, PCC-Auflage der minimalen Stärke 75 Millimeter und der Gesamtausmasse ungefähr 150 Millimeter mehr als unteres Maß der Außenseite des Pfostens gesetzt.

Wechselweise; Pfosten werden mit der Grundplatte des unterschiedlichen Vierkantstahls geliefert, die vom Stahl gemäß der relevanten Standards fabriziert wird. Min. Stärke von Grundplatten ist nicht kleiner als 6 Millimeter. Entwurfsberechnungen der Stärke der Stahlgrundplatten werden für Kontrolle und Bericht vom Arbeitgeber eingereicht.

4.1.1.9 Guying

Polen für kleine Winkelstandorte (0 - 30°) sind selbsttragend. Jedoch; die Pfosten für größeren Winkel und Terminalstandorte in UNO-bewohnten Bereichen können mit Anker-Kerlen versehen werden setzten die Richtung des Bisektors des Winkels an den Winkelstandorten oder der Länge, die an den Terminalstandorten klug ist. In den bewohnten Bereichskerlen werden nicht gewährt; aber die Spreizen oder zwei Pfosten, die mechanisch zusammen gesichert werden, können eingesetzt werden.

4.1.1.11-Entwurfs-Parameter und Sicherheitsfaktor

Toleranzen

i. Länge

Die Toleranz auf der Länge ist, wie folgt:

Der fertige Pfosten ist nicht aus Gradlinigkeit heraus durch mehr als 1/600 seiner Länge.

Die Rollen- und Ausschnitttoleranz für warm gewalzte Stahlerzeugnisse stimmt mit relevanten internationalen Standards überein.
