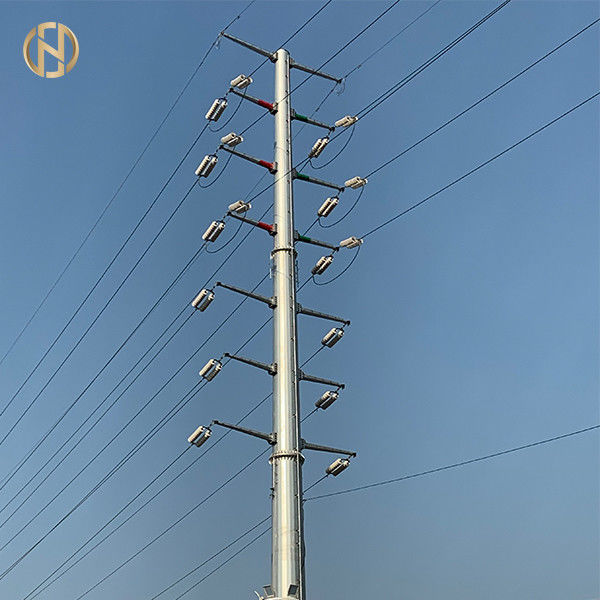

Stahlstrommast-Stahlstrommaste 33KV 18m mit Isolator und Leiter

                            Stahlstrommast-Stahlstrommast 33kv 18m mit Isolator und Leiter

Diese Spezifikationen umfassen den Entwurf, Technik, Fertigung, die Versammlung und prüfen bei den Arbeiten des Herstellers vor Versand von Stahlpfosten, von Querarmversammlungen, Kerlsätze, Gefahrenplatten, GI-Spitzen-Erdungssätze für einzelne Angel 33kV, Suspendierungs-und Spannungs-Installationen, die auf AAC-Leiter auf Gebrauch auf 3 Phase, 50 Hz, fest mit Erde bedeckte Linien der Unkosten 33kV passend sind.

• Der Entwurf und die Kunstfertigkeit stimmen mit der besten Technikpraxis, ordnungsgemäße Erfüllung während der Nutzungsdauer sicherzustellen überein.
• Für jedes mögliches Material und Ausrüstung nicht speziell angegeben in dieser Spezifikation aber, die für zufriedenstellende Operation der Ausrüstung notwendig sind, werden gehalten eingeschlossen zu sein, es sei denn, dass speziell ausgeschlossen worden und werden ohne irgendwelche Extrakosten geliefert. Die Komponenten, die identische Bewertung haben, sind austauschbar. Der Bewerber muss die Prüfeinrichtung liefern, die bei den Arbeiten des Herstellers verfügbar ist.

Wann immer es einen Unterschied bezüglich der Standards gibt, treffen die zwingendsten Kriterien zu.

3,0 MATERIALIEN, BAULICHE DETAILS UND KUNSTFERTIGKEIT

• Die Materialien, die in der Fertigung der ganzer Ausrüstung benutzt werden, sind neue und beste Qualität und die Klasse, die für Leistung unter den spezifizierten Bedingungen am passendsten ist.
• Stahl verwendete für Fertigung der verschiedenen Ausrüstung ist in Übereinstimmung mit den allgemeinen Anforderungen in Bezug auf die Versorgung von den Materialien gelegt erfolgt in den relevanten internationalen Standards.
• Das Material analysierte in Übereinstimmung mit ISO-13520:2015, oder anderer relevanter internationaler Standard zeigt nicht Schwefel und phosphorigen Inhalt von mehr als 0,060% je.
• Ausrüstung ist gut ausgeführt frei, sauber und von den schädlichen Oberflächenfehlern. Enden von Stahlpfosten, von V Profil etc. sind geschnittenes quadratisches und sind gerade.
• Die Bolzen, die Nüsse u. die Satzwaschmaschinen und der Abspannungsstrang u. Querder armschutzdraht sind das heiße Bad, das gemäß ISO-1461:2009 (en) galvanisiert wird oder anderer relevanter internationaler Standards. Die Qualität des Zinks ist mindestens Grad des Zn 98 spezifizierte in ISO-752:2004. Die Verzinkung ist anhaftend glatt, relativ hell, ununterbrochen und frei von solchen Unvollkommenheiten und Fluss, Asche und Abfall, Einbeziehungen, Flocke und schwarzer Fleck, Pickel, Klumpigkeit und Läufe.
• Die Stahlpfosten sind heißes Bad galvanisierten mit Minimum eine 125-Mikrometer-Stärke der Verzinkung und der Stahlgrundplatten mit einer minimalen 125-Mikrometer-Stärke der Verzinkung im Allgemeinen gemäß ASTM A123 und geprüft gemäß der relevanten internationalen Standards.
• Die Artikel widerstehen minimalen 4 Bädern von einer winzigen Dauer. Die Einheitlichkeit der galvanisierten Beschichtung wird durch den preece Test bestimmt, wie in ASTM A123 vorgeschrieben.
• Suspendierungs-und Spannungs-Installationen werden von der Aluminiumlegierung hergestellt und alle Nüsse - und - Bolzen werden vom heißen Bad galvanisierten Stahl mit minimaler Stärke der Verzinkung von 85 Mikrometer gemäß ISO-10684:2004 (en) der Standards Teils XIII oder anderes relevanten internationalen hergestellt.

4,0 DIE SPEZIFISCHEN TECHNISCHEN ANFORDERUNGEN VON VERSCHIEDENEN AUSRÜSTUNGEN

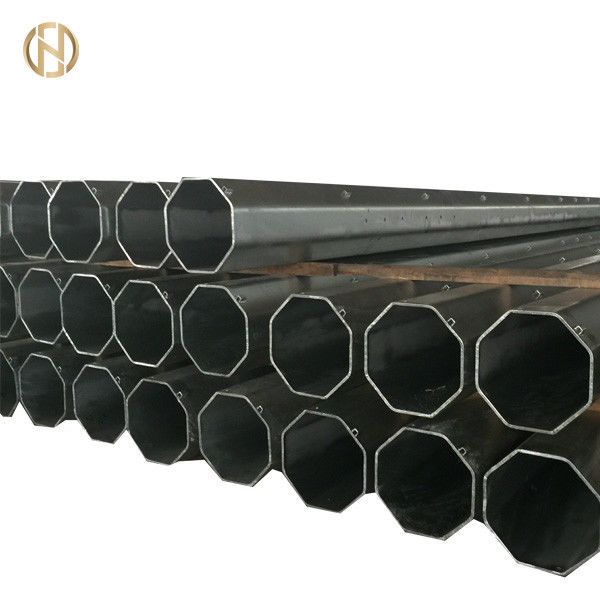

4,1 Stahl-Polen

Der Käufer möglicherweise auf seine Wunsch liefert möglicherweise den Entwurf und die Herstellungsdaten einer oder mehrerer Arten Pfosten, die für Herstellung und die Prüfung von Pfosten durch den Lieferanten notwendig sind oder wechselweise bittet den Bewerber, die optimalen Entwürfe von Pfosten auszuarbeiten und in diesem Fall, Berechnungen des ausführlichen Entwurfs auf einzureichen ‚übertreffen Sie Format‘ für Kontrolle und Bericht durch Arbeitgeber.

Entwurf von Polen wird vorzugsweise gemäß ASCE-Handbuches 72/SEI - 48 - 05 oder andere relevante internationale Standards ausgearbeitet und überprüft. Polen werden und geliefertes komplettes mit Pfostenspitzenkappe und Grundplatte vorgebohrt.

4.1.1 spezifische bauliche Anforderung

4.1.1.1 Polen ist entworfen, um der schlechtesten möglichen Kombination des simultanen Ladens von zu widerstehen

• Seitliche Lasten, die Windkräften auf Leitern entsprechend Windspannen, Windkraft auf Isolatoren, Windkraft auf Pfosten und aus maximaler Leiterspannung bestehen.
• Sattellasten, die Pfostenselbstgewicht, Gewichten aus Leitern, den Isolatoren, Querarm, Zusatzausrüstung, Störungssucher und Druckkraft wegen der Reaktion von den Aufenthalten gleichgültig wo anwendbar bestehen.

4.1.1.2-Stahlpfosten für Hochspg (33 KV), Hochspg/LV mischten werden ausgearbeitet für die folgenden Arten und die Anwendungen

• Auftragnehmer reicht den ausführlichen Entwurf ein u. sagte das Zeichnen des Pfostens für jedes oben, dass Fernleitung 33kV für Zustimmung des Kunden- und Beispielzeichnungsvertretungsmaßes u. Konfiguration eingeschlossen werden.
• Polen werden den Maßlänge und ladenden Spitzenanforderungen des Pfostens gemäß der Entwurfsparameter gerecht, die in dieser Spezifikation aufgelistet werden. Die Maße über Ebenen für Spitzen- und unteres für alle Pfosten werden in dieser Spezifikation/in Zeichnungen als bevorzugter Entwurf aufgelistet, um ein Maß für jede Art Pfostenlänge zu verwenden, insofern als Entwurfs- u. Arbeitslastskriterien erfüllt wird.

4.1.1.5-Funktions-Last

Die Funktions-Last eines Pfostens hierin spezifiziert und als die Last definiert die, als bei 250 Millimeter unterhalb der Spitze zutraf, verursacht den maximalen zulässigen Druck im Pfosten, wird markiert auf jedem Pfosten.

• Die Standardpfosten sind für die spezifizierten Anwendungen passend, die auf den Entwurfsparametern basieren, die in Tabelle 2, 3 u. 4. gegeben werden.
• Ein durchgehendes Loch von 14 Millimeter-Durchmesser wird in jedem Pfosten auf einer Höhe von 300 Millimeter über der Pflanztiefe für das Mit Erde bedecken zur Verfügung gestellt. Vor der Herstellung der Pfosten der Standort des Lochs auf einer Höhe von 300 Millimeter ist erhält genehmigt vom Arbeitgeber.

4.1.1.11-Entwurfs-Parameter und Sicherheitsfaktor

Toleranzen

i., Länge

Die Toleranz auf der Länge ist, wie folgt:

Der fertige Pfosten ist nicht aus Gradlinigkeit heraus durch mehr als 1/600 seiner Länge.

Das Rollen und die Schnitttoleranz für warm gewalzte Stahlerzeugnisse stimmen mit relevanten internationalen Standards überein.
