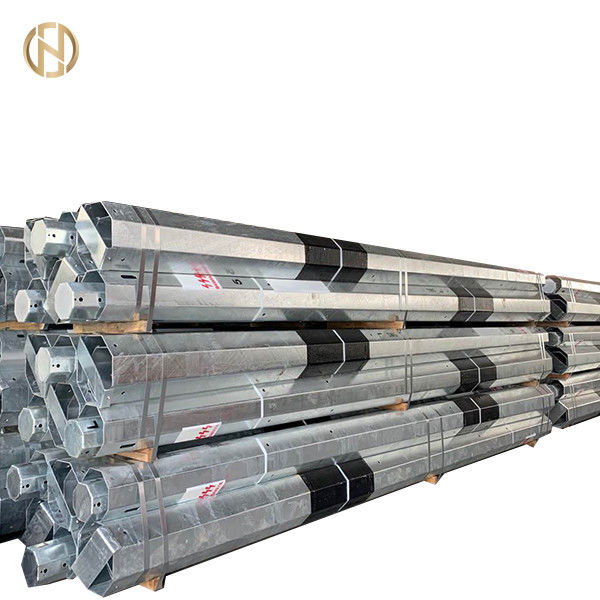

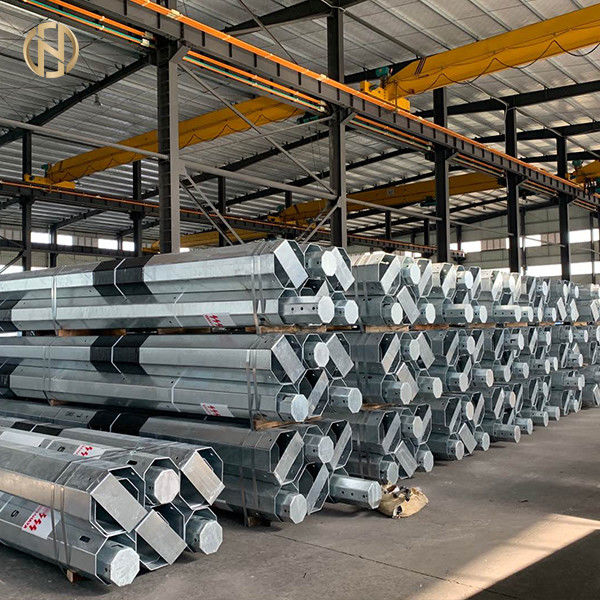

12M verstemmte Röhren-Pole-langlebiges Gut für obenliegende elektrische Linien 11KV oder 33KV

                              12M Swaged Tubular Pole langlebiges Gut für obenliegende elektrische Linien 11KV oder 33KV





1. Bereich

1,1 bedeckt diese Spezifikation den Entwurf, die Herstellung, die Prüfung und die Versorgung des Röhrenstahls

Pfosten allgemein verwendet in den obenliegenden elektrischen Linien.

2. General

Der Stahlpfosten wird in einigen Längen und in Stärken fabriziert, wie herein spezifiziert

Tabelle 1 enthielt hierin.

2,1 müssen die Stahlröhrenpfosten von einer Firma hergestellt werden, die zur Qualität anerkannt wird

Standard-ISO-9001:2000. Die Bescheinigungszahl ISO 9001, der Name von

autorisierte anerkennend Berechtigung mit der Kontaktadresse und das Telefon und das Fax

Zahlen werden auch angegeben. Der Bewerber schließt eine Kopie der ISO 9001 ein

Zertifikat mit dem Angebot.

3. Beschreibung

3,1 sind die Stahlpfosten von swagged Entwurf und bestehen drei aus (3) unterschiedlich

Längen von Stahlschläuche swagged bei zwei Gelenken, um die Pfosten zu fabrizieren. Jedoch dort

sind einige Zahlen von Pfosten, wie im Preis und im Lieferplan erwähnt, der

seien Sie von faltender Art. Die Quantitäten solcher faltenden Pfosten werden an angedeutet

Zeit des Vertrages.

3,2 ist der Stahlschläuche, der in der Pfostenherstellung benutzt wird, vom Stahl jedes anerkannten Prozesses

Öffnung einer minimalen Dehnfestigkeit von 42 kg/sq. Millimeter und eine Chemikalie

Zusammensetzung von nicht mehr als 0,06% Schwefel und nicht mehr als von 0,06%

phosphorig.

3,3 die Schlauchdurchmesser- und Schlauchwandstärke gezeigt in Tabelle 1 für jede Länge von

Pfosten sind die minimale wenn er verwendet zu werden Größe, jede Länge des Pfostens fabriziert. Er ist

die Verantwortung des Bewerbers, die Angemessenheit des Teilschläuche zu bestimmen

dargestellt worden, damit die Last gestützt werden kann. Jedoch in keinem Fall der Schlauchdurchmesser und

Wandstärke für jedes Teilrohr ist kleiner als der Wert, der in Tabelle 1. gezeigt wird.

3,4 werden Röhrenpfosten von geschweißten Rohren gemacht, swagged und verbunden zusammen.

Oberkante jedes Gelenkes wird schräg ungefähr von den 45-Grad- abgeschrägt.

Stahlpfosten werden aus drei Abschnitten von vermindernden Durchmessern verfasst und

minimale Durchmesserstärke und Längen des Pfostens sind wie in Tabelle 1. gezeigt.

3,5 werden alle Rohre, die Teil oben genannten Unterstützungen darstellen, von heißem isoliert hergestellt

nahtloser oder ununterbrochen geschweißter Stahl in Übereinstimmung mit BS 6323 oder Äquivalent

anwendbare Standards.

Technische Spezifikation des Kapitel-2. für Linien 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3,6 wird der gesamte Abschnitt der Pfosten mit minimaler Beschichtung des Gewichts galvanisiert

nicht weniger als 460 gm/-sq. m innerlich und außen.

3,7 wird jeder Pfosten mit einer Stahlkopfplatte 3 Millimeter minimale Stärke versehen

geschweißt zum Ende des Abschnitts. Die Kopfplatte projektiert nicht über hinaus

Umkreis des Oberteiles. Jeder Pfosten wird auch mit einer geschweißten Basis versehen

Platte geschweißt zur Unterseite des Pfostens.

3,8 soll der Pfosten, in Übereinstimmung mit den bohrenden Mustern gebohrt zu werden, die so in definiert werden

Zahl. Alle Löcher sind von 18-Millimeter-Durchmesser. Jedoch muss der Hersteller erhalten

Zustimmung des bohrenden Musters vor der Herstellung der Pfosten. Jeder Pfosten ist

markiert mit der passenden Länge wie in Zahl gezeigt.

3,9 wird die faltende Art von Pfosten sodass die Abschnittstücke fabriziert

kann zum Standort getragen werden und auf dem Standort selbst gepasst werden. Der Pfostenabschnitt auf die Oberseite wird es tun

haben Sie einen Flansch und der Abschnitt unter ihm überschneidet zu einer Länge von 25 cm wie gezeigt

im Diagramm. Die Pfosten werden sodass der Abschnitt in Spitze gebohrt

konnte dem Abschnitt unter ihm durch zwei Bolzen von 5/8" sicher geregelt werden x 7" bei 90 Grad

. Zwei solche Gelenke bilden einen kompletten Pfosten von drei Abschnitten wie in Feige gezeigt

2 und 3.

3,10 ist die Größe der Grundplatte gemäß des Regelungsstandards.

Toleranz 4

4,1 werden die folgenden Toleranzen aufrechterhalten:

a) Toleranz des Durchmessers: Nicht anwendbar

b) Toleranz auf Gewicht: Nicht anwendbar

c) Toleranz auf Stärke: Nicht anwendbar

e) Gradlinigkeit: Die fertigen Pfosten sind nicht aus Gradlinigkeit heraus

durch mehr als 1/600 der Höhe.

5. Tests

5.1. Der folgende Test (S) wird für den Pfosten versorgte durchgeführt. Alle Prüfung ist

völlig dokumentierte und zugelassene Prüfberichte werden zu NEA zur Verfügung gestellt.

ein Zugversuch und eine chemische Analyse für Schwefel und ein phosphorig

b. Ablenkungstest

c. Bleibende Dehnungs-Test

d. Kippfallen

Technische Spezifikation des Kapitel-2. für 11kv Linien 2-3

GSEEP/W/ICB-03 2073/74-03

5,2 Zahl von den Pfosten vorgewählt für Leitzugversuch und chemische Analyse für

Schwefel und phosphoriges sind, wie unten gegeben:

Los-Größen-Nr. Pfosten

Bis 500 1

501 bis 1000 2

1001 bis 2000 3

2001 bis 3000 4

3001 und über 5

5,3 Zahl von den Pfosten vorgewählt oder von Leitablenkungstest, von bleibende Dehnungs-Test und von Tropfen

Test ist, wie unten gegeben:

Los-Größen-Nr. Pfosten

Bis 500 5

501 bis 1000 8

1001 bis 2000 13

2001 bis 3000 18

3001 und über 20

Der Ablenkungstest, der bleibende Dehnungs-Test und das Kippfallen werden herein durchgeführt

Reihenfolge auf jedem der Pfosten vorgewählt.



IST Bezeichnung Gesamtlänge	410SP- 52 11 m				410 SP-43 10 m		410 SP-31 9 m		410 SP-13 8 m
Pflanztiefe. m	1,8				1,8		1,5		1,5
Abschnitte:
Länge, m Spitze (h1)	2,7				2,4		2		1,75
Mittlere (h2)	2,7				2,4		2		1,75
Unter (h3)	5,6				5,2		5		4,50
Außendurchmesser Millimeter Spitze (h1)	114,3				114,3		114,3		88,9
Mittlere (h2)	139,7				139,7		139,7		114,3
Unter (h3)	165,1				165,1		165,1		139,7
Stärke, Millimeter
Spitze (h1) 3,65 3,65
						3,65			3,25
Mittlere (h2)		4,5		4,5		4,5			3,65
Unter (h3)		4,5		4,5		4,5			4,5
Ungefähres Gewicht, Kilogramm		175		160		147			101
Verkrüppelungslast, kgf		307		348		367			301
Anwendung der Last von Spitze des Pfostens, m		0,6		0,6		0,3			0,3
