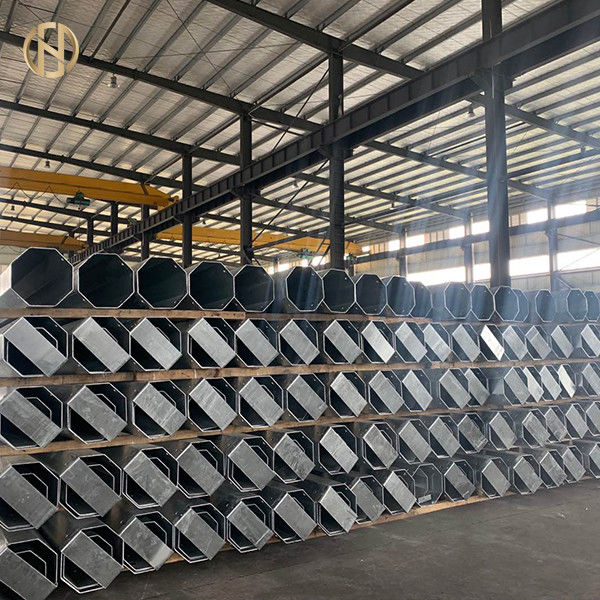

12M galvanisierte Röhren1340daN Sicherheitsfaktor 2,0 der Stahlpfosten-Klassen-7

Diese Spezifikation stellt für den Entwurf, die Fertigung zur Verfügung und prüft in der Fabrik, in der Versorgung und in der Lieferung zum Standort auf die galvanisierten Stahl- Röhren-Polen.

Es ist die Verantwortung des Auftragnehmers, Ausrüstung zu versorgen, die in jeder Hinsicht die Leistungsspezifikation trifft und zufriedenstellende Haltbarkeit für die maßgeblichen Standortzustände hat.

Der Auftragnehmer liefert alles Material und Arbeit nicht hierin speziell erwähnt oder eingeschlossen, aber, die sind notwendig, um irgendein Teil der Arbeit oder der Arbeit als Ganzes abzuschließen möglicherweise, gemäß den Anforderungen dieser Spezifikation.

Die Anordnung des ausführlichen Entwurfs für die Ausrüstung ist die Verantwortung des Auftragnehmers abhängig von der Zustimmung des RREA-Ingenieurs.

Die harten gezogenen zur Verfügung gestellten Kupfer-und Aluminiumleiter auch willigen völlig mit den folgenden RREA-Spezifikationen, nämlich ein:

• Zustände RREA General-System

• RREA-Verpackungs-und -versand-Anforderungen

• RREA-Submittal-Anforderungen

• Standards und Codes

Außer wo geändert aller Ausrüstung und Materialien in der vollen Übereinstimmung mit Iec (internationale elektrotechnische Kommission) und Standards und Empfehlungen ISO (internationale Standard-Organisation) seien Sie. Wenn relevanter Iec oder Iso-Normen und Empfehlungen nicht auf jeden Fall oder Fälle verfügbar sind, dann treffen relevante britische Standards oder nationale Standards zu, wenn verfügbar.

Wenn auf Iec, ISO, BSI oder nationale Standards beziehen, ist die Ausgabe, die benutzt wird, die, die am Datum des Angebots, zusammen mit jeder möglicher Änderung gegenwärtig ist, die zu diesem Datum herausgegeben wird.

Weiter zu der über zusätzlichen Standards wird Reihenfolge nach Priorität nachstehend aufgeführt: Internationale elektrotechnische Kommission Iecs

Internationale Standard-Organisation ISO

Britische Standards BSIs

Standards NS nationales (wo verfügbar) ANSI-American National Standards Institute

Wo der Gebrauch von einem Standard anders als Iec, ISO oder BSI vereinbart wird, dass dann dieser Standard verwendet wird, soweit zutreffend. Wo andere Standards anstelle Iec-, ISO- oder BSI-Standards vorgeschlagen werden, ist Bestätigung, vorausgesetzt, dass die Bestimmungen der Standards mit gleichwertig sind oder die der gleichwertigen Iec-, ISO- oder BSI-Standards übersteigen.

Kopien aller möglicher Standards, die als Ersatz für Iec-, ISO- oder BSI-Standards vorgeschlagen werden, müssen mit dem Angebot eingereicht werden, das bei Bedarf von den englischen Übersetzungen der passenden Abschnitte begleitet wird.

Ungeachtet für alle mögliche Beschreibungen, Zeichnungen oder Illustrationen, die möglicherweise mit dem Angebot eingereicht worden, alle Details anders als die, die in der ‚Abweichung von dem technische Spezifikations-Zeitplan‘ gezeigt werden und vom RREA-Ingenieur genehmigt sind, gehalten werden, um mit der Spezifikation und die Standardspezifikationen und die Codes übereinzustimmen, bezog sich darin.

Kein Abweichen von der Spezifikation ausgenommen die, die in der ‚Abweichung von dem technische Spezifikations-Zeitplan‘ gezeigt werden und vom RREA-Ingenieur genehmigt sind, soll ohne die schriftliche Zustimmung des RREA-Ingenieurs gemacht werden.

2,1 Bereich

Diese technische Spezifikation umfasst den Entwurf, das Material, die Herstellung, die schützende Beschichtung, die Tests, die Inspektion, die Verpackung und die Lieferung von geschweißten Runde konischen Stahl-monopoles, die in den obenliegenden Verteilersystemen benutzt werden. Den Hinweis auf Spezifikationen oder Organisationen zusammen mit allen möglichen Zeichnungen oder die ladenden Diagramme gelten als Teil der Spezifikation. Der Pfostenhersteller muss bestätigte ISO 9001 sein.

2,2 Referenzstandards

Hinweis auf Standards und/oder Spezifikationen hierin wird interpretiert, um die späteste Revision zu bedeuten, es sei denn, dass gemerkt.

Entwurf, Materialien und Herstellung von Stahlpfosten stimmen mit Nachtausgabe von internationalen Codes und von Standards überein, die nachher aufgelistet werden:

En 10149: Warm gewalzte Flachprodukte gemacht von der hohen Streckgrenze für die kalte Formung

En 10025: Warm gewalzte Produkte machten von den unlegierten technischen Lieferbedingungen der Baustähle

ISO 898: Mechanische Eigenschaften von Befestigern

ACI 318: Baubestimmungs-Anforderungen für strukturellen Beton

ASTM A123: Standardspezifikation für Zink (heißes galvanisiert) Beschichtung auf den Produkten fabriziert von gerollten, gepressten und geschmiedeten Baustählen, von den Platten, von den Stangen und von den Streifen

ASCE N°. 72: Entwurf von Stahlgetriebe-Pole-Strukturen (als nur Referenz) ASCE (Se) 48-05: Entwurf des Stahlgetriebes Pole strukturiert

AWS: Amerikanische schweißende Gesellschaft für das Schweißen und die in Verbindung stehenden Prozesse

2,3 Entwurf

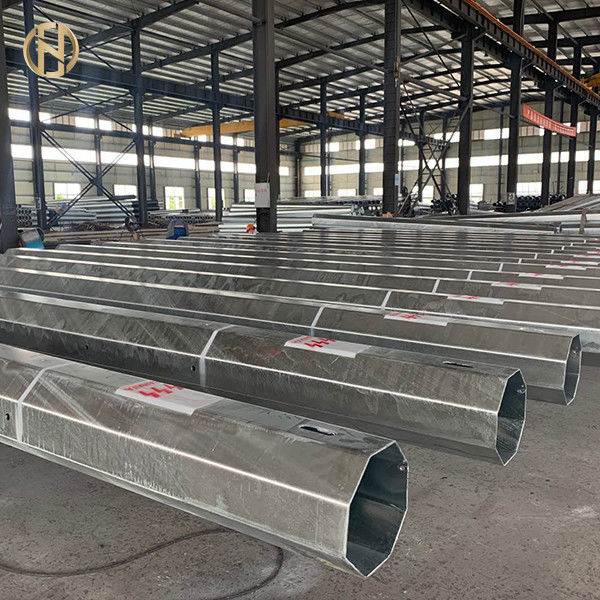

• Die Pfosten sind mit einer allmählichen und konstanten Verjüngung rund-konisch.

• Längsschweißen sollte zu einem Minimum abhängig von dem Herstellungsprozeß gehalten werden. Umfangsschweißen zugelassen nicht Wellenversammlungen.

• Der Entwurf wird verwendet vorzugsweise nichtlineare Analyse und folgt den Richtlinien und die Prinzipien, die in ASCE-Handbüchern und -bericht über die Technik von Praxis n° 72 beschrieben werden und das ASCE (Se) 48-05

· Pole-Wellen sind zur maximalen Länge einteilig, die innerhalb der Verschiffen- und/oder Herstellungsbeschränkungen möglich ist. Pole-Wellen, die Beschränkungen übersteigen, sind in einigen Abschnitten entworfen.

Angrenzende Abschnitte werden durch Gleitverbindungen verbunden. Polen sind mit einer Mindestzahl von Gelenken entworfen. Gleitverbindungen sind für eine minimale Deckung von 1 bestimmt - 1/2 mal den Innendurchmesser des weiblichen Abschnitts am Gelenk, gemäß ASCE „Bericht keine 72, Entwurf des Stahlgetriebes Pole strukturiert“ und ASCE (Se) 48-05

· Eine entfernbare auf die Oberseite des Pfostens gepasst zu werden Plastikspitzenkappe, wird geliefert.

· Eine Messingnuß wird an der Spitze des Pfostens und einer anderen Messingnuß auf der Bodenhöhe in Position gebracht.

· Ablenkungsbeschränkung am Nutzlast ist 4% der Höhe über Boden.

· Während des Entwurfs angewendet zu werden die Spitzendurchmesserbeschränkung, ist:

O-Minimum ..................................................... 200 Millimeter

O-Maximum ..................................................... 240 Millimeter

· Der Sicherheitsfaktor, der für Berechnung verwendet wird, ist:

2,0 ............. für transversale Lasten

1,5 ............. für Sattellasten.

· Polen werden durch Ankerbasis ausgerüstet. Ankerbasis ist entworfen, um die Lasten vom Pfosten auf die Grundlage zu übertragen. Die Grundplatte wird zum Pfosten an der Fabrik geschweißt. Die eingebettete Länge wird durch die Ankerbolzen-Bemessungslast und den entscheidenden Bonddruck für 3000 P/in konkret bestimmt (f c), wie in der amerikanischen konkreten Institut-Baubestimmung (ACI 318) spezifiziert. Ankerbolzen werden zusammen mit Pfosten geliefert. Eine obere Schablone pro Pfostenart und eine untere Schablone pro Pfosten (wenn erforderlich) werden zur Verfügung gestellt. Schablonen und Ankerbolzen werden demontiert geliefert.

2,4 allgemeine Standardisierung

2,4 sind .1 Polen für standardisierte Strecke in den folgenden Lastsklassen bestimmt:

Maximale Arbeitslast Fmax ........................ bei 600 Millimeter von der Spitze des Pfostens

2,4 sind .2 Polen für standardisierte Längen in folgender Strecke bestimmt:

8 m, 9 m, 10 m, 11 m, 12 m, 13 m und 14 M.

2,5 Material

Alles Material stimmt mit den relevanten Standards überein, die innerhalb dieser Spezifikation beziehen.

Stahl verwendet zu werden seien Sie vom Grad S500MC entsprechend en 10149. Stahlparameter (t<10>

Minimale Zugspannung 500,00 (N/mm2) Mindestrenditen-Druck Fy .............................. Fu ............................... 550,00 (N/mm2)

Die Alternative, die verwendet zu werden Stahl ist, sollte vom Grad S355MC oder S315MC entsprechend en 10149 sein.

2,6 Fertigung

Alle Teile, welche die Struktur bilden, werden in Übereinstimmung mit den Zeichnungen fabriziert, die vom RREA-Ingenieur genehmigt werden.

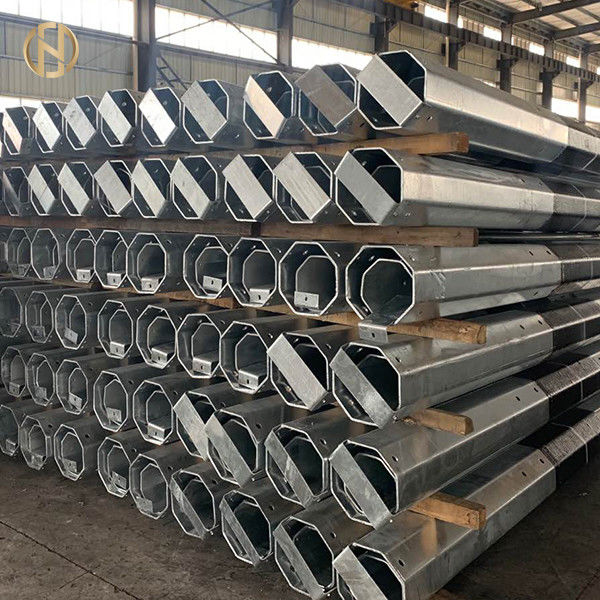

Abschnitte von Pfosten werden von den Blättern des Stahls, Schnitt zum Trapez, dann die Kälte gemacht, die gebildet wird, um den runden Kegelschnitt zu formen, oder zwölf (12) versahen regelmäßiger polygonaler Querschnitt mit Seiten.

Gebildete Platte wird zu einem großen Radius genug damit, das Knacken des Materials nicht zu produzieren verbogen.

Vor der Galvanisierung in solch einer Art die Bohrung oder das Lochen von Löchern sind, hinsichtlich der zylinderförmigen Löcher des Erzeugnisses erfolgt, die zur Fläche des Materials normal sind (während der Löcher).

2,7 Toleranzen

Die die Erlaubnis gehabte Veränderung (Toleranz) von einem angegebenen Maß, von der Länge von Elementen, Außendurchmesser, Gradlinigkeit, usw. ist, wie folgt:

2,8 Schweißen

Alles Schweißen soll, ist soviel wie, folgen dem AWS-Standard durchführbar.

Längsschweißungen haben sechzig (60%) Prozent-Durchdringenminimum ausgenommen innerhalb das weibliche Teil des Gleitverbindungsbereichs, in dem der Prozentsatz des Durchdringens hundert (100%) Prozent ist. Andere Schweißungen sind Leistenschweißungen für alle Stärke.

2,9 Galvanisierung

Nachdem die Herstellung völlig abgeschlossen worden ist, sind Stahlpfosten das heiße Bad, das zum Minimum von 630 g/m2 galvanisiert wird.

Alle hohlen Mitglieder werden sowohl innerhalb als auch außerhalb der Oberflächen galvanisiert. Kein doppelter Badgalvanisierungsprozeß wird erlaubt.

Ankerbolzen werden zu in voller Länge zum Minimum 320 g/m2 galvanisiert.

, nach der Galvanisierung, Nüsse werden und dann, werden passend vor Rost durch Fett geschützt werden wieder-geklopft möglicherweise. Die Galvanisierung wird in Übereinstimmung mit ASTM Standarda 123 durchgeführt.

2,10 Markierung

Alle Teile Pfosten werden passend markiert. Nach der Galvanisierung alle Markierung ist unauslöschlich und deutlich sichtbar. Stücke, die ein Teil einer Struktur sind, werden mit Strukturart die Zahl markiert, gefolgt vom richtigen Versammlungseinzelteil und von anderen Erkennungszeichen.

2,11 bituminöser Schutz

Ein zusätzlicher bituminöser Schutz vor Ankerplatte bis +1,5 von der Bodenhöhe des Pfostens ist möglicherweise required.146 Abschnitt VI. Die Anforderungen des Arbeitgebers

3. INSPEKTION UND TESTS

3,1 Inspektion - allgemein

Käuferreserven das Recht, das Herstellungsverfahren, irgendwelche Typprüfungen zu zeugen speziell durchgeführt an der an RREA und irgendwelche Routinetests geliefert zu werden Ausrüstung, erfordert worden in der Fertigung und an der Versorgung solcher Ausrüstung. Lieferant bietet freien Zugang zum Käufer zu jedem möglichem Standort, in dem solches Herstellungsverfahren oder Tests, entweder Art oder Routinetests stattfinden. Lieferant trägt in den Betriebskosten solchen Zeuges. Lieferant stellt den Käufer eines Zeitplanes der Fertigung und der Tests mindestens zur Verfügung, zwei Wochen bevor die Ereignisse aufzutreten sind.

3,2 Typprüfungen

Lieferant stellt schriftlichen Nachweis in Form von zugelassenen Prüfungszeugnissen zur Verfügung, dass der Stahlpfosten oder die Teile erfolgreich durch eine unabhängige Prüfungsberechtigung in Übereinstimmung mit dem ASCE (Se) 48-05 oder BS-Iec 60652 Art-geprüft worden sind. Prüfungszeugnisse als Beweis der erfolgreichen Fertigstellung der Typprüfungen werden als Teil des Angebots eingereicht.

3,3 Prüfung und Inspektion

• Sichtprüfung

• Überprüfung von Maßen

• Überprüfen Sie von den Schweißungen

• Überprüfen Sie von der Zink-Stärke

4. VERPACKEN UND VERSENDEN

Der Lieferant bereitet sich vor, verpackt, und laden alle Materialien und Ausrüstung für Versand, derart, dass sie vor Schaden während des Versandes geschützt werden und werden sein verantwortlich für und machen gut irgendwie und aller Schaden, resultierend aus unsachgemäßer Verpackung bis Endabnahme der Versorgung. Einzelteile abhängig von offener Lagerung für einige Monate an den Standorten werden passend vor Wetterschaden geschützt.

Jeder Versand wird von einer Liste aller Teile begleitet, identifizierbar nach Pfostenart und Zahl.
