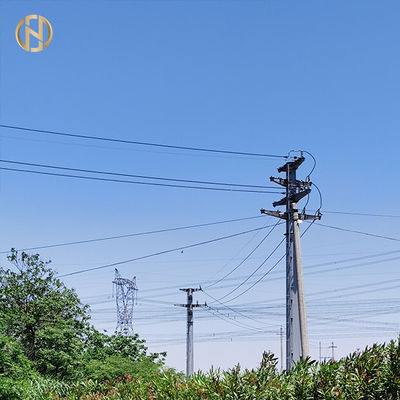

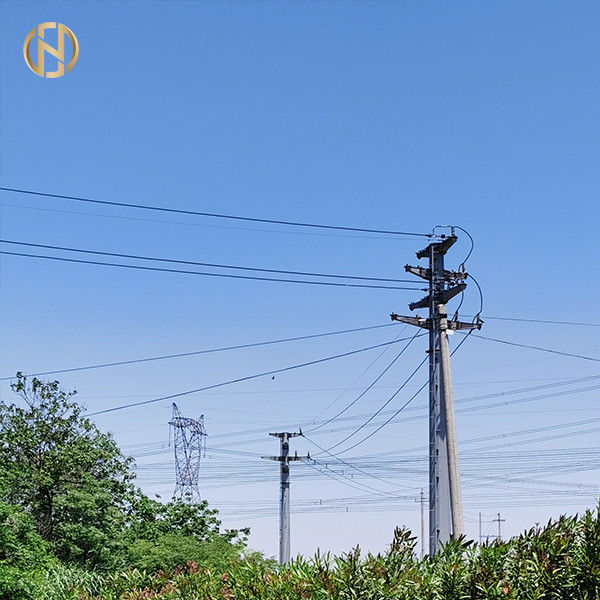

Multi pyramidenförmige konische Gebrauchselektrische leistung Pole

138KV Doppelleitung Pole 30-60degree mit Grundplatte und M48 Ankerbolzen







Entsprechen Sie für	Stromzusätze
Form	Multi-Pyramiden-, Columniform, polygonal oder konisch
Material	Normalerweise Q345B/A572, Mindestrendite strength>=345n/mm2 Q235B/A36, Mindestrendite strength>=235n/mm2 Sowie warm gewalzte Spule von Q460, ASTM573 GR65, GR50, SS400, SS490, zu ST52-
Sicherheitsfaktor	Sicherheitsfaktor für Leitwein: 8 Sicherheitsfaktor für die Erdung des Weins: 8
Bemessungslast in Kilogramm	300~ 1000 Kilogramm appliced bis 50cm von zum Pfosten
Kennzeichen	Name palte durch rivert oder Kleber, gravieren, prägen gemäß der Kundenanforderungen
Oberflächenbehandlung	Heißes Bad galvanisiert nach ASTM A123, Farb-Polyester-Energie oder irgendeinem anderen Standard von den Kunden erfordert.
Gelenk von Polen	Einfügungsmodus, inneren Flanschmodus, vertraulicher gemeinsamer Modus.
Entwurf des Pfostens	Gegen Erdbeben von Grad 8
Windgeschwindigkeit	160 Km/Hour. 30 m /s
Länge pro des Abschnitts	Innerhalb 14m, das sich einmal ohne Gleitverbindung bildet











































































Produkt-Beschreibung

---

Entworfen für 132.138, obenliegende Fernleitungen 69kv 110KV. Kundenspezifische Pfosten mit kundenspezifischen Maßen können wenn erforderlich entworfen sein. Unsere herein Hausingenieure sind hier zu helfen. Treten Sie bitte mit Kundendienst für alle mögliche Untersuchungen in Verbindung, die Sie möglicherweise haben.





Spezifische Details

---

STAHL-POLEN	VEREINIGEN Sie	WERTSICHERUNGEN
POLE-ART		Gerade		Winkel		Sackgasse
Quantität	pce	24		14		6
Hersteller		METALLStruktureinheit CO., LTD. YIXINGS FUTAO		METALLStruktureinheit CO., LTD. YIXINGS FUTAO		METALLStruktureinheit CO., LTD. YIXINGS FUTAO
Herstellungsstandort		STADT CHINAS, JIANGSU, YIXING		STADT CHINAS, JIANGSU, YIXING		STADT CHINAS, JIANGSU, YIXING
Standards	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Stahlqualität		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Feuerverzinkenstandard		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Dimensionnement-mécanique DES-ligues
Zahl von Stromkreisen		1	1	1	1	1	1
Art von Isolatoren		SUSPENDIERUNG	SUSPENDIERUNG	ANKER	ANKER	ANKER	ANKER
Winkel	º	0	0	45	45	90	90
Standardspanne	m	200	200	200	200	200	200
Windspanne	m	220	220	220	220	220	220
Gewichtsspanne	m	250	250	250	250	250	250
Leitersenkung an 85°C	m
Querarmform		Dreieck	Dreieck	drapeau	drapeau	drapeau	drapeau
Höhe des niedrigsten Querarmes	m	15,6	15,6	15,6	15,6	15,6	15,6
Minimaler vertikaler Abstand zwischen Leitern und Pfosten	m	1,1	1,1	2	2	2	2
Vertikaler Abstand zwischen highgest Leiter und Erdung	m	2,2	2,2	2,2	2,2	2,2	2,2
Winddruck an der Durchschnittstemperatur (25°C)	daN/m2	58	58	58	58	58	58
Aerodynamischer Koeffizient Polen		2,8	2,8	2,8	2,8	2,8	2,8
Aerodynamischer Koeffizient des Leiters		1	1	1	1	1	1
Sicherheitskoeffizient		2	2	2	2	2	2
Material		Gefaltete Blechtafel	Gefaltete Blechtafel	Gefaltete Blechtafel	Gefaltete Blechtafel	Gefaltete Blechtafel	Gefaltete Blechtafel
Querschnitt		Achteckig	Achteckig	Achteckig	Achteckig	Achteckig	Achteckig
Höhe vom Boden	m	20	20	22	22	22	22
Spitzenaußendurchmesser	Millimeter	240	240	270	270	300	300
Unterer Außendurchmesser	Millimeter	510	510	920	920	1200	1200
Zahl von Abschnitten	Millimeter	2	2	3	3	3	3
Stärke (Spitze/Unterseite)	Millimeter	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Gesamtgewicht	Kilogramm	1150	1268	3300	3560	4670	4980
Tiefe der Grundlage	m	2,6	2,6	2	2	2	2

Zusätzliche Details

---

Entwurfs-Code: Amerikanisches Standard-ASCE/SEI 48-11

Entwurfs-Software: PLEASE-POLES Software

Export-Abdeckung: Asiatisch-pazifisch, zentral u. Südamerika, Europa, Mittlere Osten, Afrika

Prüfung: Laden-Tests werden auf Standort wenn erforderlich durchgeführt möglicherweise



Produktionsverfahren

---

Die Überprüfung von Materialien → → Gestaltungsoder verbiegende → vertikale schweißende → Überprüfung von Maßen schneiden, die → schweißendes → flanschen, durchlöchern Drilling→-Kalibrierung →, das Prozess-→ Galvanisierung, Pulver-Beschichtung entgrät oder → Nacheichung → malt, das → Verpacken verlegt

Produkt-Details

---



Prüfung

---
